专利号: 2019210311382
申请人: 柳丽琴
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

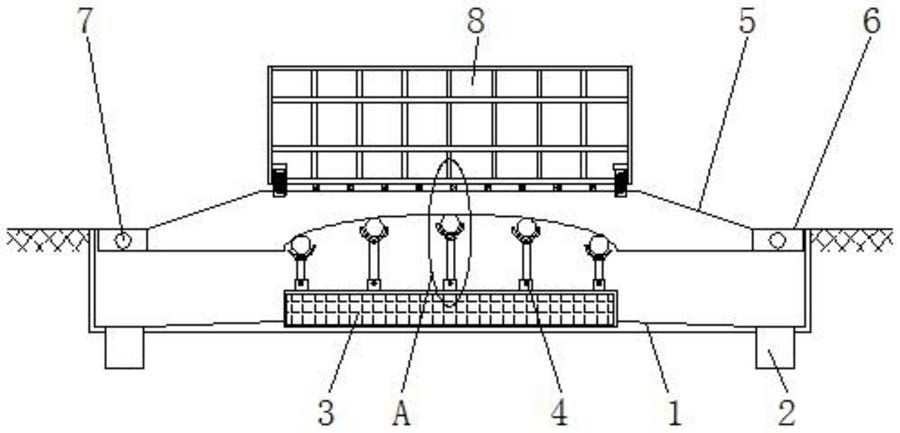

1.一种便于均匀受力的地磅用支撑平台,包括混凝土槽道(1),其特征在于:所述混凝土槽道(1)的底端四周均开设有集水槽(2),且混凝土槽道(1)的内部中侧固定安装有放置箱(3),所述放置箱(3)的上端固定安装有安装块(4),且安装块(4)的内部卡合连接有传递杆(9),所述传递杆(9)的上端焊接连接有托块(10),且托块(10)的上侧设置有不锈钢球(12),所述不锈钢球(12)焊接于平台本体(5)的下端面,且平台本体(5)的左右两端均焊接连接有连接块(6),所述连接块(6)的内部贯穿连接有滑杆(7),且滑杆(7)通过滑槽(13)滑动连接在混凝土槽道(1)的内壁上,所述平台本体(5)的上端通过螺栓固定安装有防护栏(8),且防护栏(8)的下端固定粘贴有橡胶柱(11)。

2.根据权利要求1所述的一种便于均匀受力的地磅用支撑平台,其特征在于:所述放置箱(3)和混凝土槽道(1)为一体化设置,且放置箱(3)四周的混凝土槽道(1)的底端面呈倾斜设置,并且混凝土槽道(1)的底端连接的集水槽(2)呈“口”字型结构。

3.根据权利要求1所述的一种便于均匀受力的地磅用支撑平台,其特征在于:所述放置箱(3)的内壁固定安装有防潮板(14),且防潮板(14)的左右内壁均螺纹连接有固定夹(15),并且防潮板(14)呈镂空状结构。

4.根据权利要求1所述的一种便于均匀受力的地磅用支撑平台,其特征在于:所述平台本体(5)的下端面呈拱形结构,且平台本体(5)的下端面等角度焊接连接有不锈钢球(12),并且不锈钢球(12)呈圆柱体结构。

5.根据权利要求1所述的一种便于均匀受力的地磅用支撑平台,其特征在于:所述托块(10)、传递杆(9)和安装块(4)的最小长度尺寸之和等于不锈钢球(12)的下端与放置箱(3)的上端面的间距尺寸,且托块(10)在不锈钢球(12)的下端呈前后等间距设置。

6.根据权利要求1所述的一种便于均匀受力的地磅用支撑平台,其特征在于:所述不锈钢球(12)的下端外表面与托块(10)相契合,且托块(10)呈空心半圆柱体结构。
