专利号: 2019210394370
申请人: 无锡双龙艺术装潢有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

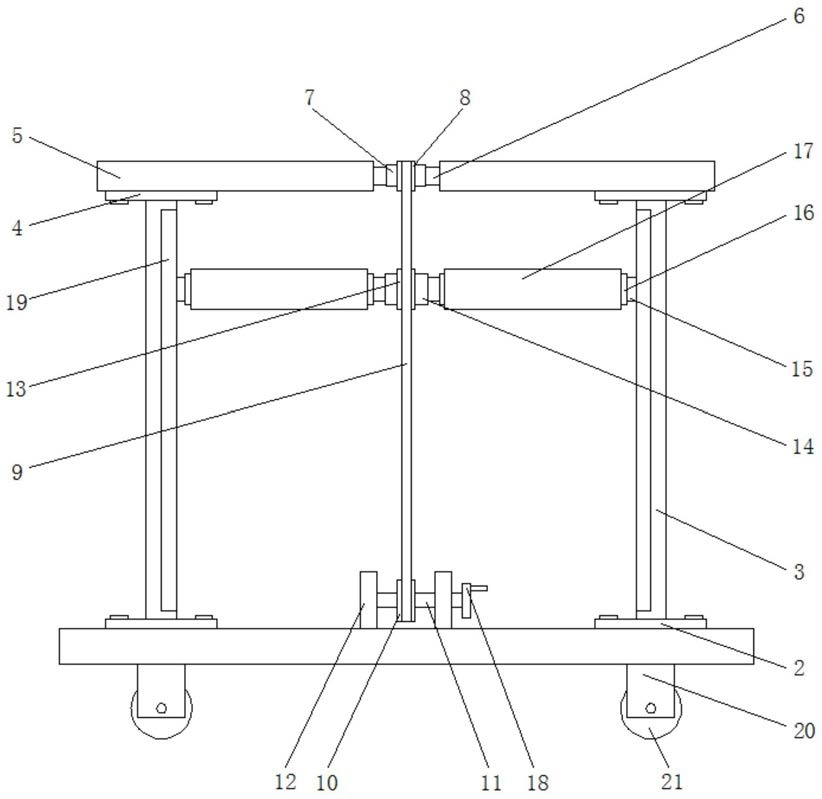

1.一种室内装潢用墙壁贴纸辅助装置,包括底座(1),其特征在于,所述底座(1)的上表面对称设有第一安装盘(2),两个所述第一安装盘(2)的上表面对称固定连有第一支撑板(3),两个所述第一支撑板(3)的上表面对称固定连接有第二安装盘(4),两个所述第二安装盘(4)的上表面均分别固定连接有顶板(5),两个所述顶板(5)之间转动连接有固定杆(6),所述固定杆(6)的外壁转动套接有第一轴承(7),所述第一轴承(7)的外壁固定套接有第一齿轮(8),所述第一齿轮(8)的外壁齿动连接有链条(9),所述链条(9)的底端齿动连接有第二齿轮(10),所述第二齿轮(10)的内部固定连接有转轴(11),所述转轴(11)的外壁对称转动连接有第二支撑板(12),所述链条(9)的内壁齿动连接有第三齿轮(13),所述第三齿轮(13)的内部固定套接有第二轴承(14),所述第二轴承(14)的内壁固定连接有圆柱(15),所述圆柱(15)的外壁对称固定套接有第三轴承(16),两个所述第三轴承(16)的外壁均分别固定套接有压筒(17)。

2.根据权利要求1所述的一种室内装潢用墙壁贴纸辅助装置,其特征在于,所述第二支撑板(12)的数量为两个,两个所述第二支撑板(12)均位于底座(1)的上表面,所述第二支撑板(12)与底座(1)之间固定连接。

3.根据权利要求1所述的一种室内装潢用墙壁贴纸辅助装置,其特征在于,所述转轴(11)的一端固定连接有转盘(18),所述转盘(18)位于两个所述第二支撑板(12)的右侧,所述转盘(18)远离两个所述第二支撑板(12)的一侧外壁固定连接有转把。

4.根据权利要求1所述的一种室内装潢用墙壁贴纸辅助装置,其特征在于,两个所述第一支撑板(3)相对的一侧外壁均开设有滑槽(19),所述圆柱(15)与两个所述滑槽(19)之间滑动连接。

5.根据权利要求1所述的一种室内装潢用墙壁贴纸辅助装置,其特征在于,所述底座(1)的下表面对称固定连接有支撑腿(20),两个所述支撑腿(20)的底部转动连接有滚轮(21)。

6.根据权利要求1所述的一种室内装潢用墙壁贴纸辅助装置,其特征在于,所述第一安装盘(2)和第二安装盘(4)的内部均对称设有固定栓,所述固定栓的数量为两个。
