专利号: 2019210421467
申请人: 常州市飞尔达工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

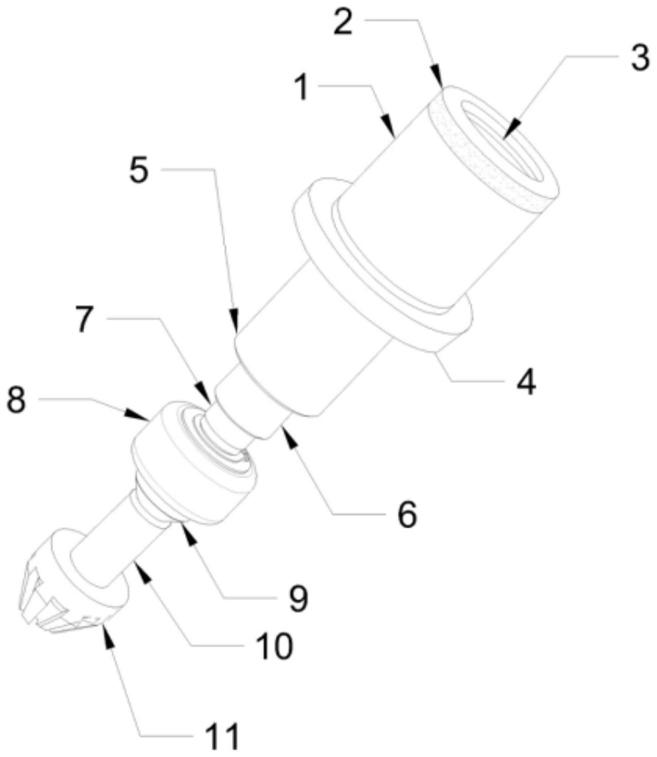

1.一种用于深腔加工的切削铣刀,其特征在于:包括紧固柱(1)、密封橡胶垫圈(2)、连接紧固口(3)、定位板(4)、连接柱(5)、伸长柱(6)、转轴(7)、对接环(8)、紧固口(9)、铣刀连接柱(10)和铣刀(11);所述紧固柱(1)连接固定设置在定位板(4)的右侧面板上,所述密封橡胶垫圈(2)胶结连接在紧固柱(1)的底部端口上,所述连接紧固口(3)呈内凹式设置在紧固柱(1)的底部,所述定位板(4)焊接设置在紧固柱(1)、连接柱(5)之间,所述连接柱(5)连接固定设置在定位板(4)的左侧面板上,所述伸长柱(6)竖直焊接在连接柱(5)的底部,所述转轴(7)呈转动式连接固定在伸长柱(6)的底部,所述对接环(8)卡接固定在转轴(7)上,所述紧固口(9)位于对接环(8)的底部,且所述对接环(8)和紧固口(9)连接形成一个统一的整体,所述铣刀连接柱(10)呈咬合式固定在紧固口(9)内,所述铣刀(11)焊接固定在铣刀连接柱(10)的底部。

2.根据权利要求1所述的一种用于深腔加工的切削铣刀,其特征在于:所述密封橡胶垫圈(2)的直径与紧固柱(1)的直径相等,并通过热熔胶胶结在紧固柱(1)的底部,且该密封橡胶垫圈(2)是由一种高分子致密橡胶材料制作而成的圆环结构。

3.根据权利要求1所述的一种用于深腔加工的切削铣刀,其特征在于:所述定位板(4)的直径大于紧固柱(1)和连接柱(5),且定位板(4)通过高温熔融无缝焊接的技术固定设置在紧固柱(1)和连接柱(5)之间。

4.根据权利要求1所述的一种用于深腔加工的切削铣刀,其特征在于:所述伸长柱(6)的底部设置有可转动式对接转轴,且转轴(7)通过焊接的方式与伸长柱(6)底部的可转动式对接转轴进行连接。

5.根据权利要求1所述的一种用于深腔加工的切削铣刀,其特征在于:所述对接环(8)呈圆饼状,并在该对接环(8)上设置有贯穿性连接孔。
