专利号: 2019210421950
申请人: 常州市飞尔达工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

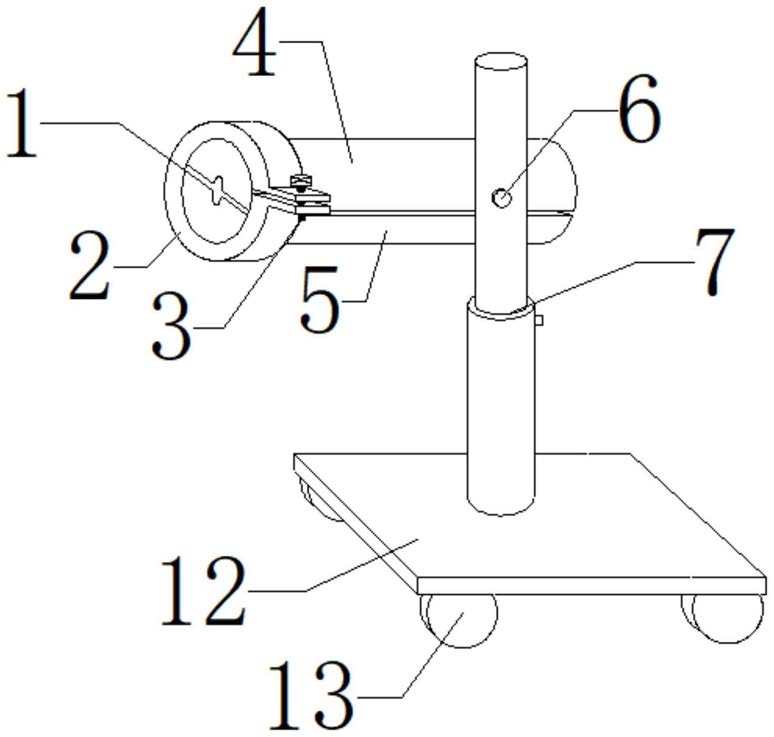

1.一种用于阶梯面铣刀的移动装夹装置,其特征在于:包括夹持器(1)、紧固套(2)、紧固螺栓(3)、夹持器上颚(4)、夹持器下颚(5)、连接螺栓(6)、伸缩杆(7)、伸缩内杆(8)、压缩弹簧(9)、卡块(10)、伸缩外杆(11)、底板(12)和万向轮(13);所述夹持器(1)由紧固套(2)、紧固螺栓(3)、夹持器上颚(4)和夹持器下颚(5)构成,所述夹持器(1)位于装置最上端,所述紧固套(2)套在夹持器(1)左端,所述夹持器上颚(4)位于夹持器下颚(5)上方,所述夹持器(1)右端与伸缩内杆(8)上端通过连接螺栓(6)连接,所述伸缩杆(7)由伸缩内杆(8)、压缩弹簧(9)、卡块(10)和伸缩外杆(11)构成,所述压缩弹簧(9)和卡块(10)设置在伸缩内杆(8)下端,所述伸缩外杆(11)套在伸缩内杆(8)上,所述伸缩外杆(11)位于伸缩内杆(8)下方,所述伸缩外杆(11)竖直安装在底板(12)的上表面中心处,所述伸缩外杆(11)和底板(12)之间通过紧固螺栓(3)连接,所述紧固螺栓(3)分别穿过底板(12)中心和伸缩外杆(11)底部中心,所述底板(12)下表面安装有万向轮(13),所述万向轮(13)设置在底板(12)下表面外边缘处,所述底板(12)和万向轮(13)之间通过紧固螺栓(3)连接。

2.根据权利要求1所述的一种用于阶梯面铣刀的移动装夹装置,其特征在于:所述夹持器上颚(4)和夹持器下颚(5)接触面中心开设有圆形的通孔,且紧固套(2)为不封闭的圆环状,开口通过紧固螺栓(3)呈螺纹转动连接。

3.根据权利要求1所述的一种用于阶梯面铣刀的移动装夹装置,其特征在于:所述连接螺栓(6)分别穿过夹持器(1)右端与伸缩内杆(8)上端呈可转动连接,且夹持器(1)、连接螺栓(6)和伸缩内杆(8)之间呈可拆卸式连接。

4.根据权利要求1所述的一种用于阶梯面铣刀的移动装夹装置,其特征在于:所述卡块(10)与伸缩外杆(11)之间呈卡放式连接,且伸缩外杆(11)和伸缩内杆(8)之间呈滑动连接,且伸缩外杆(11)上三等分开设有三个卡槽。

5.根据权利要求1所述的一种用于阶梯面铣刀的移动装夹装置,其特征在于:所述万向轮(13)设置有四个,且万向轮(13)分别连接在底板(12)下表面的四角处且该装置通过万向轮(13)与地面呈滚动连接。

6.根据权利要求1所述的一种用于阶梯面铣刀的移动装夹装置,其特征在于:所述紧固套(2)开口处、伸缩外杆(11)和底板(12)、万向轮(13)和底板(12)之间均通过紧固螺栓(3)呈螺纹转动连接。
