专利号: 2019210426687
申请人: 常州市飞尔达工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

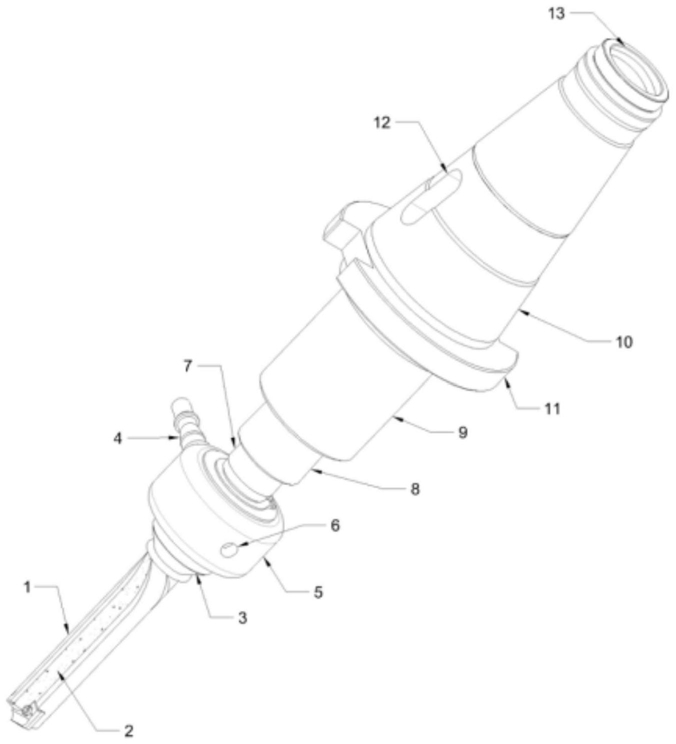

1.一种设有螺旋排屑槽单刃高频铣刀,其特征在于:包括单刃铣刀(1)、螺旋排屑槽(2)、连接口(3)、固定柱(4)、转接块(5)、紧固口(6)、转轴(7)、转轴底座(8)、转轴固定柱(9)、连接柱(10)、挡板(11)、卡接口(12)和螺纹对接口(13);所述单刃铣刀(1)卡接固定设置在连接口(3)的内部,所述螺旋排屑槽(2)呈内凹式螺旋设置在单刃铣刀(1)的侧壁上,所述连接口(3)位于转接块(5)的底部,所述固定柱(4)水平连接设置在转接块(5)的侧壁上,所述转接块(5)连接固定在转轴(7)的底部,所述紧固口(6)呈贯穿式设置在转接块(5)的侧壁上,所述转轴(7)转动连接在转轴底座(8)的底部,所述转轴底座(8)焊接固定在转轴固定柱(9)的底部端口上,且所述转轴底座(8)、转轴固定柱(9)连接形成一个统一的整体,所述连接柱(10)竖直焊接固定在转轴固定柱(9)的顶部端口上,所述挡板(11)卡接连接紧固在转轴固定柱(9)、连接柱(10)之间,所述卡接口(12)呈贯穿式设置在连接柱(10)的侧壁上,所述螺纹对接口(13)呈内凹式设置在连接柱(10)的顶部。

2.根据权利要求1所述的一种设有螺旋排屑槽单刃高频铣刀,其特征在于:所述连接柱(10)呈圆台状,且该连接柱(10)通过高温无缝焊接技术与转轴固定柱(9)连接固定形成统一的整体。

3.根据权利要求1所述的一种设有螺旋排屑槽单刃高频铣刀,其特征在于:所述挡板(11)通过点焊的方式连接固定在转轴固定柱(9)、连接柱(10)的连接端口之间,并在挡板(11)上设置有呈前后对称式设置的固定凹槽。

4.根据权利要求1所述的一种设有螺旋排屑槽单刃高频铣刀,其特征在于:所述螺旋排屑槽(2)共设置有两个,并以单刃铣刀(1)的圆心为中心向上螺旋设置,并在该螺旋排屑槽(2)上镀有一层密封镀层。

5.根据权利要求1所述的一种设有螺旋排屑槽单刃高频铣刀,其特征在于:所述单刃铣刀(1)通过螺纹旋拧呈螺纹转动式连接在连接口(3)的内部,且该单刃铣刀(1)是由一种高纯度钨钢经过高温冷萃制作加工而成的铣刀。
