专利号: 2019210427088
申请人: 常州市飞尔达工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

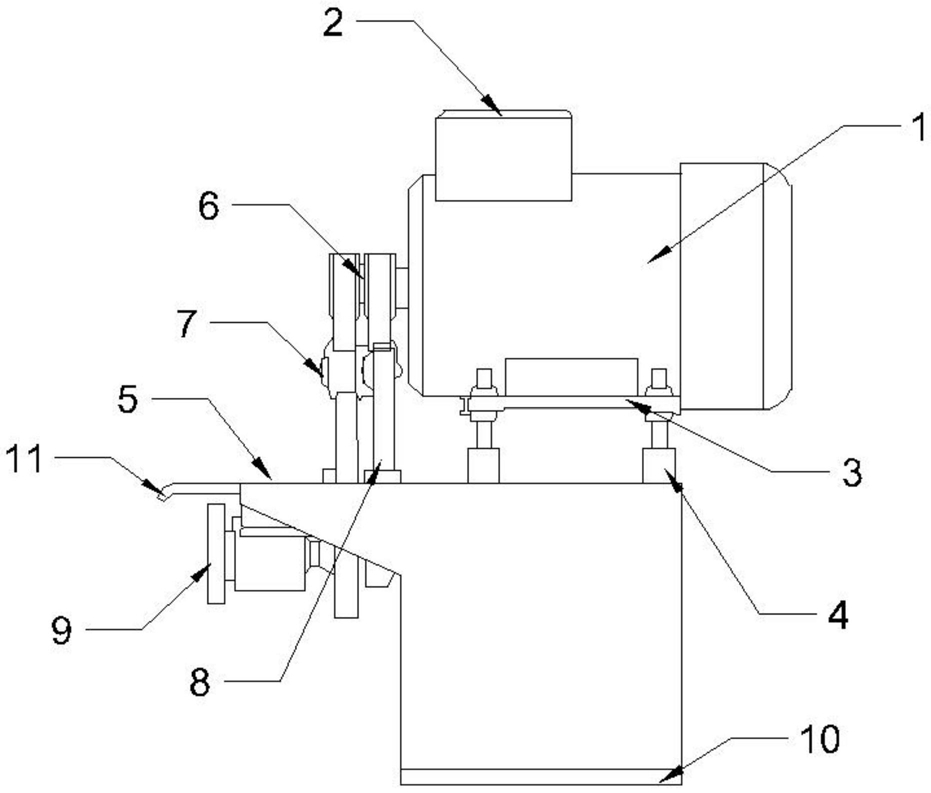

1.一种用于铣刀表面抛光的打磨工装,其特征在于:包括电机箱(1)、散热箱(2)、垫片(3)、固定桩(4)、安装底座(5)、主动轴(6)、差速传动座(7)、传动皮带(8)、打磨轮盘(9)、固定条(10)和防护罩(11);所述电机箱(1)设置在装置的上半部分右侧,且电机箱(1)的底端通过固定桩(4)的连接作用与安装底座(5)呈相对固定,所述散热箱(2)位于电机箱(1)的左侧上方,装置的最顶部,且散热箱(2)的底部与电机箱(1)呈固定连接,所述垫片(3)位于电机箱(1)与固定桩(4)之间,且垫片(3)与电机箱(1)呈固定连接,所述固定桩(4)位于电机箱(1)与安装底座(5)之间,且固定桩(4)的顶部与垫片(3)呈穿插式连接,底端则与安装底座(5)呈固定连接,所述安装底座(5)位于固定桩(4)下方,装置的最底部,且安装底座(5)的底部内外两侧与固定条(10)呈固定连接,所述主动轴(6)的右端连通电机箱(1)的内部中心,且左端凸出部分与传动皮带(8)呈转动连接,所述差速传动座(7)位于主动轴(6)的正下方,且差速传动座(7)与安装底座(5)呈穿插式连接,所述传动皮带(8)穿过安装底座(5)顶面的槽孔,转动连接在差速传动座(7)与主动轴(6)之间,所述打磨轮盘(9)位于安装底座(5)的左侧凸起部分下方,且打磨轮盘(9)与差速传动座(7)的底部凸轴部分呈穿插连接,所述固定条(10)位于装置的底端,且与安装底座(5)呈固定连接,所述防护罩(11)位于装置的最左侧,且防护罩(11)的右侧与安装底座(5)呈固定连接。

2.根据权利要求1所述的一种用于铣刀表面抛光的打磨工装,其特征在于:所述散热箱(2)整体呈方形,顶盖处开有圆角矩形状的通风槽,位于电机箱(1)的左侧上方,装置的最顶部,且散热箱(2)的底部与电机箱(1)呈穿插式连接,侧面与电机箱(1)的连接边缘处经过焊接加厚处理。

3.根据权利要求1所述的一种用于铣刀表面抛光的打磨工装,其特征在于:所述垫片(3)呈底部中心处内凹的方形板状,位于电机箱(1)与固定桩(4)之间,且垫片(3)的顶面与电机箱(1)通过焊接作用呈固定连接,四角处与固定桩(4)呈穿插式连接。

4.根据权利要求1所述的一种用于铣刀表面抛光的打磨工装,其特征在于:所述差速传动座(7)由两个饶有不同长度皮带的传动单元组成,设置位于主动轴(6)的正下方,且差速传动座(7)与安装底座(5)呈穿插式连接,底部向左呈凸轴状延伸,与打磨轮盘(9)呈穿插式连接。

5.根据权利要求1所述的一种用于铣刀表面抛光的打磨工装,其特征在于:所述固定条(10)呈方形板状,中部开有圆角矩形状槽孔,位于装置的底端,且与安装底座(5)通过焊接作用呈固定连接。

6.根据权利要求1所述的一种用于铣刀表面抛光的打磨工装,其特征在于:所述防护罩(11)由透明PVC材料制成,左侧端设有向下延伸的短斜面,位于装置的最左侧,且防护罩(11)的右侧通过强力胶水的粘接作用与安装底座(5)呈固定连接。
