专利号: 2019210652141
申请人: 杭州亿奥光电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

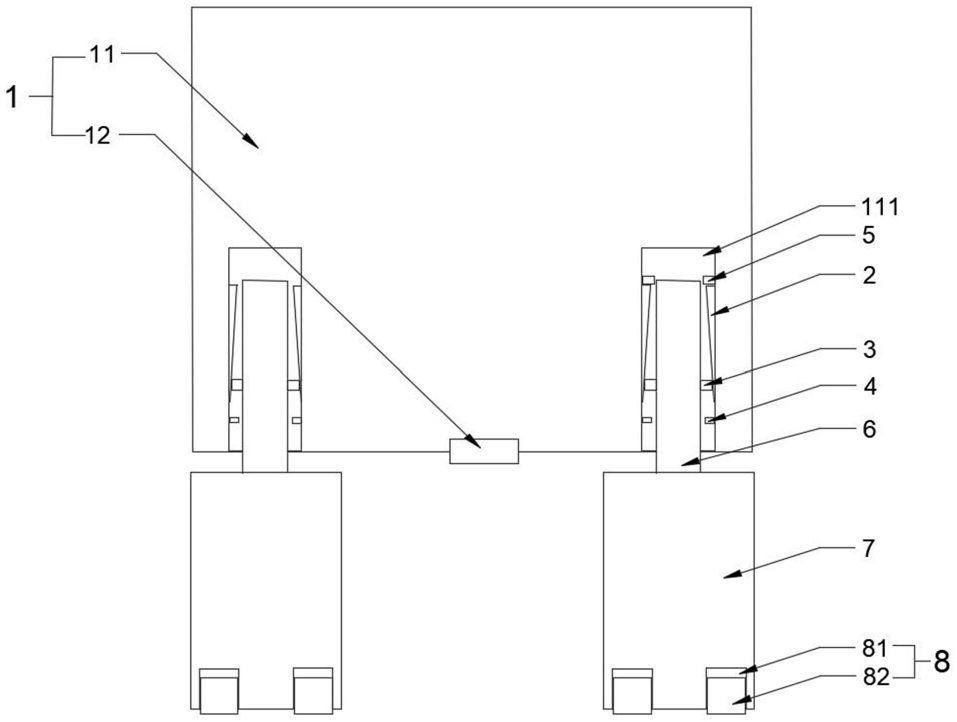

1.手持式非接触元器件焊接机,包括激光发生器(1),所述激光发生器(1)包括机架(11)、以及激光出光口(12),其特征在于所述机架(11)上设有距离支架(7),所述机架(11)内设有安装凹槽(111),所述安装凹槽(111)设有多个,多个所述安装凹槽(111)的槽口开设方向相同,多个安装凹槽(111)的槽体相对设置在机架(11)上,所述安装凹槽(111)的侧壁上设有圆环凸块(2),所述圆环凸块(2)远离所述安装凹槽(111)槽口的一端的厚度大于所述圆环凸块(2)接近所述安装凹槽(111)槽口的一端的厚度以使所述圆环凸块(2)远离安装凹槽(111)侧壁的侧面为相对安装凹槽(111)侧壁倾斜的弧面,所述弧面上设有螺旋凹槽,所述螺旋凹槽内设有旋转固定块(3),所述距离支架(7)接近机架(11)的侧面上设有安装杆(6),所述安装杆(6)伸入安装凹槽(111)内设置,所述旋转固定块(3)与安装杆(6)之间的摩擦力大于旋转固定块(3)与螺旋凹槽之间的摩擦力,以使转动安装杆(6)时旋转固定块(3)沿着螺旋凹槽运动,所述距离支架(7)远离机架(11)的侧面设有调节组件(8),所述调节组件(8)包括设置在距离支架(7)内的调节凹槽(81)、以及设置在调节凹槽(81)内的调节块(82),所述调节凹槽(81)侧壁上设有第一齿条,所述调节块(82)的侧面上设有第二齿条,所述第一齿条与第二齿条啮合,所述调节组件(8)设有多个。

2.根据权利要求1所述的手持式非接触元器件焊接机,其特征在于,所述机架(11)上设有用于阻挡激光照射到周围的黑幕布,所述黑幕布的一端设有吸铁石,所述调节块(82)由磁性材料制成,所述黑幕布未设置吸铁石的一端与机架(11)靠近安装杆(6)的一端固定连接,所述黑幕布设有吸铁石的另一端与调节块(82)磁性连接,所述黑幕布上设有用于工作人员观察焊接位置的透明窗口。

3.根据权利要求1所述的手持式非接触元器件焊接机,其特征在于,所述旋转固定块(3)靠近安装杆(6)侧面设有橡胶层。

4.根据权利要求1或3所述的手持式非接触元器件焊接机,其特征在于,所述旋转固定块(3)靠近安装杆(6)侧面设有V型凹槽。

5.根据权利要求1所述的手持式非接触元器件焊接机,其特征在于,所述安装凹槽(111)槽口设有用于防止旋转固定块(3)掉落的第一挡块(4)。

6.根据权利要求1所述的手持式非接触元器件焊接机,其特征在于,所述圆环凸块(2)远离安装槽口的一端设有用于防止旋转固定块(3)掉出螺旋凹槽的第二挡块(5)。

7.根据权利要求1所述的手持式非接触元器件焊接机,其特征在于,所述调节块(82)远离调节凹槽(81)槽口的一端设有用于方便抽拉调节块(82)的固定块。

8.根据权利要求1所述的手持式非接触元器件焊接机,其特征在于,所述机架(11)上设有把手。
