专利号: 2019210671782
申请人: 河南华码信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

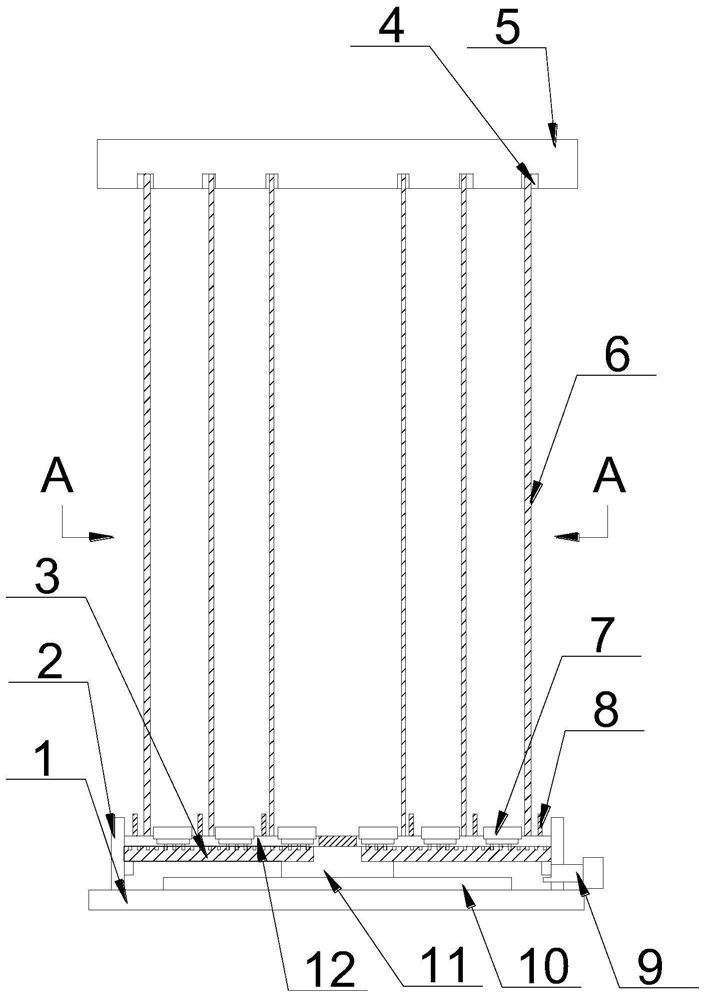

1.一种空气净化器滤芯,包括滤芯安装座(1),其特征在于:所述滤芯安装座(1)上表面设置有固定环(2),所述固定环(2)内设置从上至下依次固定设置有导向板(12)和滑动设置有卡盘(3),所述卡盘(3)设置有平面螺纹的一面朝上并啮合设置有多个沿卡盘(3)径向分布的卡爪(7),所述卡爪(7)上端延伸出导向板(12)并可沿导向板(12)径向滑动,所述导向板(12)上设置有限位板(8),所述限位板(8)上设置有滤网(6),所述滤网(6)呈管状设置并使其侧壁位于限位板(8)与卡爪(7)之间,所述固定环(2)侧壁上贯穿转动设置与卡盘(3)蝶形伞齿轮啮合的小伞齿轮(9)。

2.根据权利要求1所述的空气净化器滤芯,其特征在于:所述滤芯安装座(1)上表面还设置有支撑板(10),所述支撑板(10)上设置有凸台(11),所述凸台(11)与卡盘(3)滑动连接,所述卡盘(3)的蝶形伞齿轮部位于固定环(2)与凸台(11)之间并与固定环(2)内壁滑动连接。

3.根据权利要求2所述的空气净化器滤芯,其特征在于:所述卡爪(7)设置为多组,每组卡爪(7)沿卡盘(3)径向设置为三个,且每组所述卡爪(7)呈扇形分布在卡盘(3)上,所述限位板(8)与卡爪(7)一一对应。

4.根据权利要求3所述的空气净化器滤芯,其特征在于:所述滤网(6)设置为三个,且其侧壁均位于与其相邻的限位板(8)和卡爪(7)之间。

5.根据权利要求4所述的空气净化器滤芯,其特征在于:所述滤网(6)上端设置有封盖(5),所述封盖(5)下表面设置有与滤网(6)一一对应的环形槽(4),所述滤网(6)上端位于相邻的环形槽(4)内。
