专利号: 2019210673152
申请人: 嵇旭辉
专利类型:实用新型
专利状态:无效专利
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

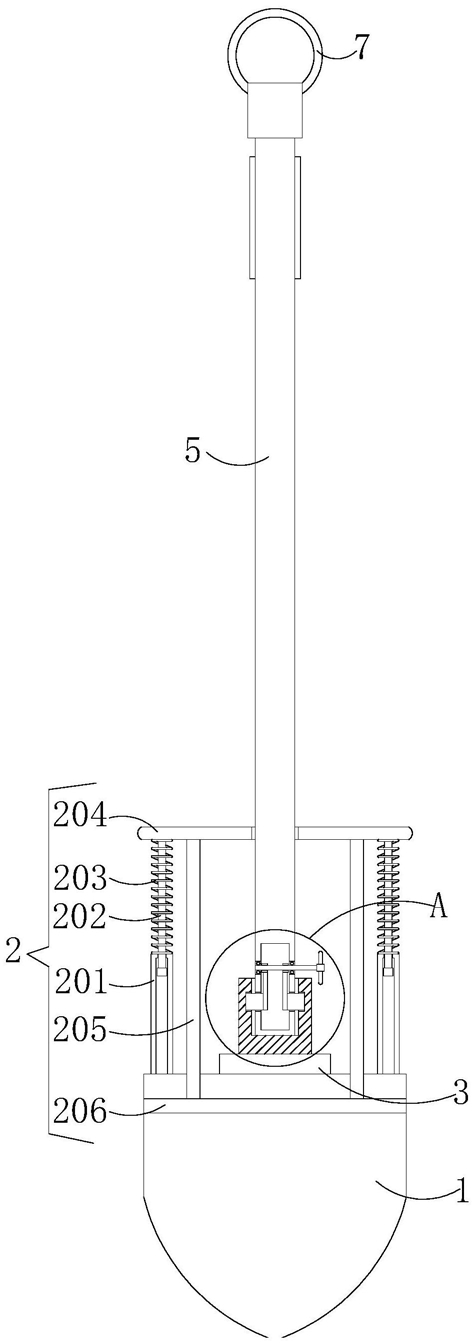

1.一种防止泥土粘附的园林铲,包括铲头(1)、去除机构(2)、配合环(3)、卡槽(4)、铲柄(5)、对接机构(6)和挂环(7),其特征在于:所述去除机构(2)两端的底部与铲头(1)两端的顶面固定连接,所述配合环(3)的底部与铲头(1)顶部的中心处固定连接,所述配合环(3)两侧内壁的中心处开设有两个卡槽(4),所述铲柄(5)的底端与配合环(3)的内腔插接,所述对接机构(6)固定安装于铲柄(5)底端的内部,所述挂环(7)的底端与铲柄(5)的顶部固定连接。

2.根据权利要求1所述的一种防止泥土粘附的园林铲,其特征在于:所述去除机构(2)包括固定管(201)、回位杆(202)、复位弹簧(203)、压板(204)、推杆(205)和除泥板(206),两个所述固定管(201)的底端与铲头(1)两端的顶面固定连接,两个所述回位杆(202)的底端与两个固定管(201)顶端的内腔插接,两个所述复位弹簧(203)的内腔套装于两个回位杆(202)顶端的表面,所述压板(204)两端的底面与两个回位杆(202)的顶端固定连接,前方和后方的两个推杆(205)的顶端与压板(204)两端底面的前方和后方固定连接,两个所述除泥板(206)的顶面与两个前方和后方的推杆(205)顶端固定连接。

3.根据权利要求1所述的一种防止泥土粘附的园林铲,其特征在于:所述对接机构(6)包括固定轴承(601)、调节杆(602)、调节管(603)、传动板(604)、定位孔(605)和卡块(606),所述铲柄(5)底端的内部开设有凹槽,两个所述固定轴承(601)镶嵌于铲柄(5)两侧面的底部,所述调节杆(602)的左端与两个固定轴承(601)内环的内腔插接,两个所述调节管(603)的内腔套装于调节杆(602)左端的表面,两个所述传动板(604)的顶端与两个调节管(603)的底面固定连接,所述铲柄(5)两侧面的底部开设有两个定位孔(605),两个所述卡块(606)相互靠近的一端与两个定位孔(605)的内腔插接,且两个卡块(606)相互靠近的一端与两个传动板(604)相互远离一面的底部固定连接。

4.根据权利要求2所述的一种防止泥土粘附的园林铲,其特征在于:两个所述除泥板(206)相互靠近的一面分别与铲头(1)的正面和背面搭接。

5.根据权利要求3所述的一种防止泥土粘附的园林铲,其特征在于:所述调节杆(602)左端的表面与两个调节管(603)的内壁螺纹连接。

6.根据权利要求3所述的一种防止泥土粘附的园林铲,其特征在于:两个所述卡块(606)相互远离的一端与两个卡槽(4)的内腔插接。
