专利号: 201921081576X
申请人: 广东三峰光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

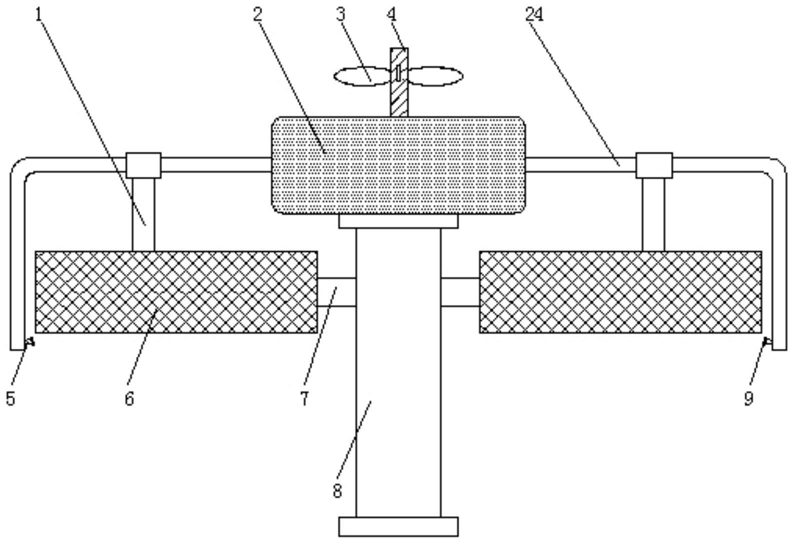

1.一种照明工程用的投射灯,包括灯柱(8),其特征在于:所述灯柱(8)的左右两侧面均固定连接有支撑杆(7),两个所述支撑杆(7)相互远离的一端均固定连接有投射灯(6),所述灯柱(8)的上表面固定连接有容置箱(2),所述容置箱(2)的上表面固定镶嵌有第一轴承(11),所述第一轴承(11)的内圈固定连接有转动杆(4),所述转动杆(4)顶端的外表面固定连接有扇叶(3),所述转动杆(4)的外表面固定连接有呈椭圆状的转动盘(18),所述容置箱(2)的内侧壁固定连接有两个相对称的气囊(14),所述容置箱(2)的左右两侧面均固定连通有气管(24),两个所述气管(24)相互靠近的一端与两个气囊(14)相互远离一端相连通,两个所述气管(24)相互远离一端的外表面均固定连通有气嘴(5),且气嘴(5)位于投射灯(6)的下方,两个所述气囊(14)相互靠近的一侧面均固定连接有挤压板(19),每个所述挤压板(19)的左侧面均固定镶嵌有滑环(13),每个所述滑环(13)的内部均套接有滑杆(20),每个所述滑杆(20)远离转动盘(18)的一侧面均与容置箱(2)的内侧壁固定连接,两个所述挤压板(19)相互靠近一侧面的中部均固定连接有推拉杆(15),所述转动盘(18)的外表面开设有呈整圈的万向槽(12),两个所述推拉杆(15)相互靠近的一侧面均固定连接有与万向槽(12)相适配的万向球(16),且万向球(16)卡接在万向槽(12)的内部。

2.根据权利要求1所述的一种照明工程用的投射灯,其特征在于:所述容置箱(2)的正面通过合页(23)固定铰接有密封门(21),所述密封门(21)的正面固定连接有把手(22)。

3.根据权利要求1所述的一种照明工程用的投射灯,其特征在于:每个所述投射灯(6)的上表面均固定连接有定位杆(1),两个所述定位杆(1)的顶端分别与两个气管(24)的外表面固定连接。

4.根据权利要求1所述的一种照明工程用的投射灯,其特征在于:所述容置箱(2)的内底壁固定镶嵌有第二轴承(17),且转动杆(4)底端的外表面与第二轴承(17)的内圈固定连接。

5.根据权利要求1所述的一种照明工程用的投射灯,其特征在于:两个所述气嘴(5)相互靠近的一侧面均固定连接有过滤网(9),且气嘴(5)的竖直长度值小于过滤网(9)的竖直长度值。

6.根据权利要求1所述的一种照明工程用的投射灯,其特征在于:每个所述滑杆(20)靠近转动盘(18)的一侧面均固定连接有限位板(10),且限位板(10)的竖直长度值大于滑环(13)的竖直长度值。
