专利号: 2019210835602
申请人: 向多兵
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

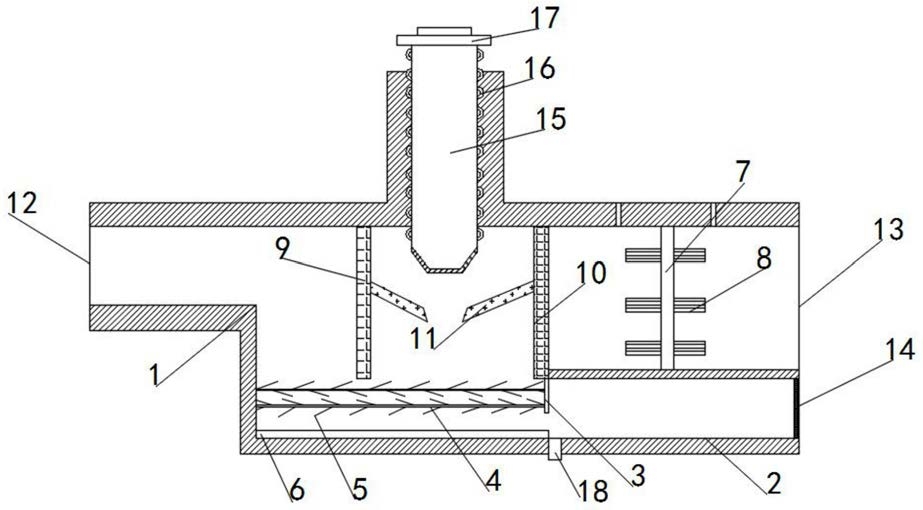

1.一种具有清理杂碎功能的污水阀,包括污水阀体(1)、清理槽(2)、挡板(3)、转轴(4)、刀片(5)、平滑板(6)、支撑柱(7)、镂空架(8)、一号过滤网(9)、二号过滤网(10)、限位槽(11)、进口(12)、出口(13)、第二出口(14)、固定柱(15)、滚轮(16)、旋转压板(17)、法兰(18),其特征在于:所述污水阀体(1)内部的底端固定连接有平滑板(6),所述污水阀体(1)靠近平滑板(6)的左侧活动连接有转轴(4),所述转轴(4)的上下端均固定连接有刀片(5),且转轴(4)的右侧嵌入有挡板(3),所述污水阀体(1)靠近挡板(3)的一侧法兰(18)连接有清理槽(2),所述清理槽(2)顶端的中部固定连接有支撑柱(7),所述支撑柱(7)的两侧均固定连接有镂空架(8),所述清理槽(2)顶端的左侧固定连接有二号过滤网(10),所述远离二号过滤网(10)一侧的污水阀体(1)内部固定连接有一号过滤网(9),所述一号过滤网(9)与二号过滤网(10)对应的一侧均固定连接有限位槽(11),所述固定柱(15)的顶端套接有旋转压板(17)。2.根据权利要求1所述的具有清理杂碎功能的污水阀,其特征在于:所述污水阀体(1)的左侧设置有进口(12),且污水阀体(1)的右侧设置有出口(13),同时清理槽(2)的右侧设置有第二出口(14)。3.根据权利要求1所述的具有清理杂碎功能的污水阀,其特征在于:所述第二出口(14)的前端设置有过滤网,且一号过滤网(9)孔径大于二号过滤网(10)孔径,同时二号过滤网(10)孔径大于第二出口(14)前端的过滤网。4.根据权利要求1所述的具有清理杂碎功能的污水阀,其特征在于:所述固定柱(15)的下端设置为倒状梯形,且限位槽(11)为相对倾斜设置,固定柱(15)与限位槽(11)相互对应。5.根据权利要求1所述的具有清理杂碎功能的污水阀,其特征在于:所述污水阀体(1)的底端外表面设置有密封条,且滚轮(16)的外表面均设置有密封条。6.根据权利要求1所述的具有清理杂碎功能的污水阀,其特征在于:所述支撑柱(7)的顶端设置有活动块与两端的污水阀体(1)相紧合,同时转轴(4)设置有两个,转轴(4)两侧的刀片(5)均为相反方向设置。7.根据权利要求1所述的具有清理杂碎功能的污水阀,其特征在于:所述滚轮(16)相对应的污水阀体(1)上均设置有与其相对应的滚轮(16),且相互紧贴滚动。
