专利号: 2019210845375
申请人: 泉州燕群广告有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

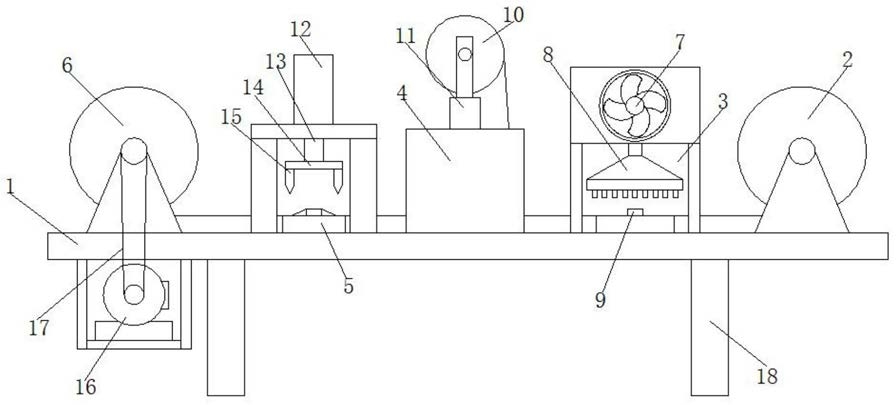

1.一种铅蓄电池用铅基板的包装台,包括平台(1)、下膜输出辊(2)、清洁腔(3)、热压腔(4)、切割腔(5)和收料辊(6),其特征在于,所述平台(1)上方一侧设置有下膜输出辊(2),所述下膜输出辊(2)一侧设置有清洁腔(3),所述清洁腔(3)一侧设置有热压腔(4),所述热压腔(4)一侧设置有切割腔(5),所述切割腔(5)一侧设置有收料辊(6);

所述清洁腔(3)上方设置有风机(7),所述风机(7)下方连接有清洁罩(8),所述热压腔(4)内部设置有第一下压气缸(11),所述第一下压气缸(11)上方设置有上膜出料辊(10),所述第一下压气缸(11)下方连接有热压下压杆(19),所述热压下压杆(19)下方连接有下压板(20),所述下压板(20)下方两侧均设置有第一加热板(22),所述热压腔(4)下方设置有静电吸附板(24),所述静电吸附板(24)两侧均设置有第二加热板(23);

所述切割腔(5)上方设置有第二下压气缸(12),所述第二下压气缸(12)下方连接有切割杆(13),所述切割杆(13)下方连接有切割板(14),所述切割板(14)下方连接有切割刀片(15)。

2.根据权利要求1所述的铅蓄电池用铅基板的包装台,其特征在于,所述收料辊(6)下方连接有传动皮带(17),所述传动皮带(17)下方连接有驱动电机(16)。

3.根据权利要求2所述的铅蓄电池用铅基板的包装台,其特征在于,所述平台(1)下方设置有支架(18),所述驱动电机(16)位于支架(18)一侧。

4.根据权利要求1所述的铅蓄电池用铅基板的包装台,其特征在于,所述下压板(20)一侧设置有导向轮(21)。

5.根据权利要求1所述的铅蓄电池用铅基板的包装台,其特征在于,所述下膜输出辊(2)所输出的下膜上方放置有铅基板(9)。
