专利号: 2019210960566
申请人: 海盐三信自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

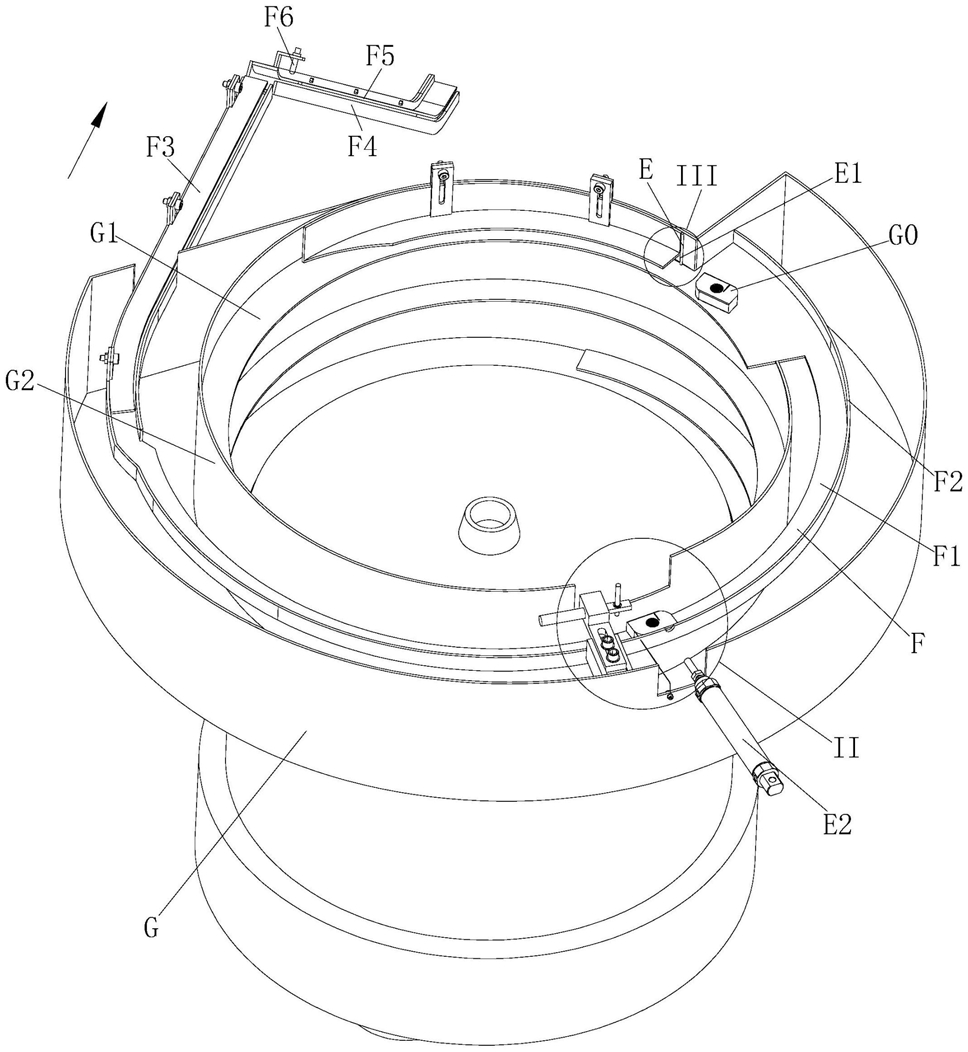

1.一种螺母筛选给料装置,包括螺母给料振动盘(G),其特征在于:还包括安装在螺母给料振动盘(G)上的螺母筛选机构(E)和螺母输送机构(F);所述螺母筛选机构(E)包括一次筛选组件(E1)和二次筛选组件(E2),所述一次筛选组件(E1)和二次筛选组件(E2)沿着输送方向依次设置在螺母给料振动盘(G)上,所述一次筛选组件(E1)包括一次筛选档杆(E13),所述一次筛选档杆(E13)安装在螺母给料振动盘(G)。

2.根据权利要求1所述的螺母筛选给料装置,其特征在于:所述螺母输送机构(F)包括螺母输送底板(F1)、螺母输送挡板(F2)和螺母输送压板(F3),所述螺母输送底板(F1)安装在螺母给料振动盘(G)上,所述螺母输送挡板(F2)安装在螺母输送底板(F1)上,所述螺母输送压板(F3)安装在螺母输送挡板(F2)上;和/或;所述一次筛选组件(E1)还包括一次筛选压板(E11),所述一次筛选档杆(E13)与一次筛选压板(E11)配合。

3.根据权利要求1所述的螺母筛选给料装置,其特征在于:所述螺母给料振动盘(G)上安装有螺旋输送轨道(G1)和螺母挡圈(G2),所述螺旋输送轨道(G1)位于螺母挡圈(G2)内。

4.根据权利要求3所述的螺母筛选给料装置,其特征在于:所述螺旋输送轨道(G1)的出料端与螺母输送底板(F1)的进料端连接,所述螺母输送底板(F1)的出料端与螺母落料通道(F4)的进料端配合;所述螺母落料通道(F4)的进料端为扩口结构。

5.根据权利要求4所述的螺母筛选给料装置,其特征在于:所述螺母落料通道(F4)上安装有螺母落料压板(F5)和检测探头(F6)。

6.根据权利要求2所述的螺母筛选给料装置,其特征在于:所述一次筛选压板(E11)安装在螺母挡圈(G2)上、且一次筛选压板(E11)与螺旋输送轨道(G1)之间存在一次筛选通道(E12),所述一次筛选档杆(E13)固定在一次筛选通道(E12)的出口处。

7.根据权利要求3所述的螺母筛选给料装置,其特征在于:所述二次筛选组件(E2)包括二次筛选检测探头(E21)、二次筛选推料气缸(E22)和二次筛选弹性档杆(E23),所述二次筛选弹性档杆(E23)与二次筛选检测探头(E21)配合,所述二次筛选检测探头(E21)与二次筛选推料气缸(E22)配合。

8.根据权利要求7所述的螺母筛选给料装置,其特征在于:所述螺母挡圈(G2)上设置有二次筛选推料口(E24),所述二次筛选推料气缸(E22)位于二次筛选推料口(E24)的后方。

9.根据权利要求3所述的螺母筛选给料装置,其特征在于:所述螺旋输送轨道(G1)与螺母挡圈(G2)的内壁呈锐角设置。
