1.一种L波段掺铒光纤放大器,其特征在于,包括信号输入端口、第一光隔离器、第一信号泵浦合波器、泵浦源、掺铒光纤、第二光隔离器、信号输出端口;
信号输入端口接第一光隔离器的一端,第一光隔离器的另一端接第一信号泵浦合波器的信号端,第一信号泵浦合波器的反射端接泵浦源,公共端接掺铒光纤的一端,掺铒光纤的另一端接第二光隔离器的一端,第二光隔离器的另一端接信号输出端口;

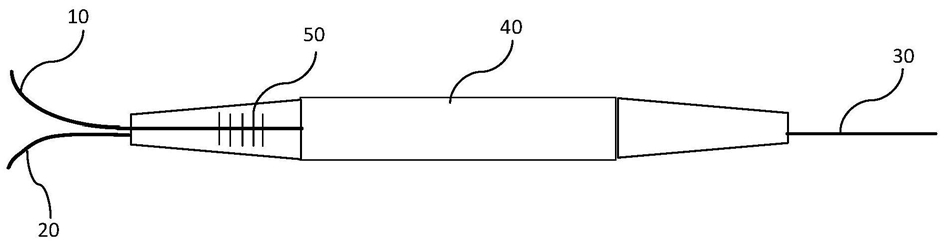

第一信号泵浦合波器基于一熔融拉锥型WDM器件,包括:合波器本体,合波器本体一端连接有信号端和反射端,另一端连接有公共端;
第一信号泵浦合波器的信号端的尾纤上设置一段光纤光栅;该光纤光栅的反射波长位于掺铒光纤的C波段自发辐射光谱内;且与信号光波长不重合,与泵浦光波长也不重合。
2.如权利要求1所述的L波段掺铒光纤放大器,其特征在于,光纤光栅的反射波长位于1525~1535nm范围。
3.如权利要求1所述的L波段掺铒光纤放大器,其特征在于,光纤光栅的反射带宽为3~10nm。
4.如权利要求1所述的L波段掺铒光纤放大器,其特征在于,公共端用于通过信号光和泵浦光,其通过波长范围为960~990nm&1520~1620nm,或者
1460~1490nm&1520~1620nm。
5.如权利要求1所述的L波段掺铒光纤放大器,其特征在于,光纤光栅封装在保护套内。
6.一种L波段掺铒光纤放大器,其特征在于,包括信号输入端口、第一光隔离器、第一信号泵浦合波器、泵浦源、掺铒光纤、第二信号泵浦合波器、第二光隔离器、信号输出端口;
信号输入端口接第一光隔离器的一端,第一光隔离器的另一端接第一信号泵浦合波器的信号端,第一信号泵浦合波器的反射端和第二信号泵浦合波器的反射端接泵浦源,第一信号泵浦合波器的公共端接掺铒光纤的一端,掺铒光纤的另一端接第二信号泵浦合波器的公共端,第二信号泵浦合波器的信号端接第二光隔离器的一端,第二光隔离器的另一端接信号输出端口;
第一信号泵浦合波器基于一熔融拉锥型WDM器件,包括:合波器本体,合波器本体一端连接有信号端和反射端,另一端连接有公共端;第一信号泵浦合波器的信号端的尾纤上设置一段光纤光栅;该光纤光栅的反射波长位于掺铒光纤的C波段自发辐射光谱内;且与信号光波长不重合,与泵浦光波长也不重合;
第二信号泵浦合波器基于一薄膜型WDM器件;包括:合波器本体,合波器本体一端连接有公共端和反射端,另一端连接有信号端;第二信号泵浦合波器的信号端的尾纤上设置一段光纤光栅;该光纤光栅的反射波长位于掺铒光纤放大器中掺铒光纤的C波段自发辐射光谱内;且与信号光波长不重合,与泵浦光波长也不重合。
7.如权利要求6所述的L波段掺铒光纤放大器,其特征在于,第一信号泵浦合波器中,光纤光栅的反射波长位于1525~1535nm范围;
第二信号泵浦合波器中,光纤光栅的反射波长位于1525~1535nm范围。
8.如权利要求6所述的L波段掺铒光纤放大器,其特征在于,第一信号泵浦合波器中,光纤光栅的反射带宽为3~10nm;
第二信号泵浦合波器中,光纤光栅的反射带宽为3~10nm。
9.如权利要求6所述的L波段掺铒光纤放大器,其特征在于,第一信号泵浦合波器中,光纤光栅的公共端用于通过信号光和泵浦光,其通过波长范围为960~990nm&1520~1620nm,或者1460~1490nm&1520~1620nm;
第二信号泵浦合波器中,光纤光栅的公共端用于通过信号光和泵浦光,其通过波长范围为960~990nm&1520~1620nm,或者1460~1490nm&1520~1620nm。
10.如权利要求6所述的L波段掺铒光纤放大器,其特征在于,第一信号泵浦合波器中,光纤光栅封装在保护套内;
第二信号泵浦合波器中,光纤光栅封装在保护套内。
