专利号: 2019210965911
申请人: 赖丹凤
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

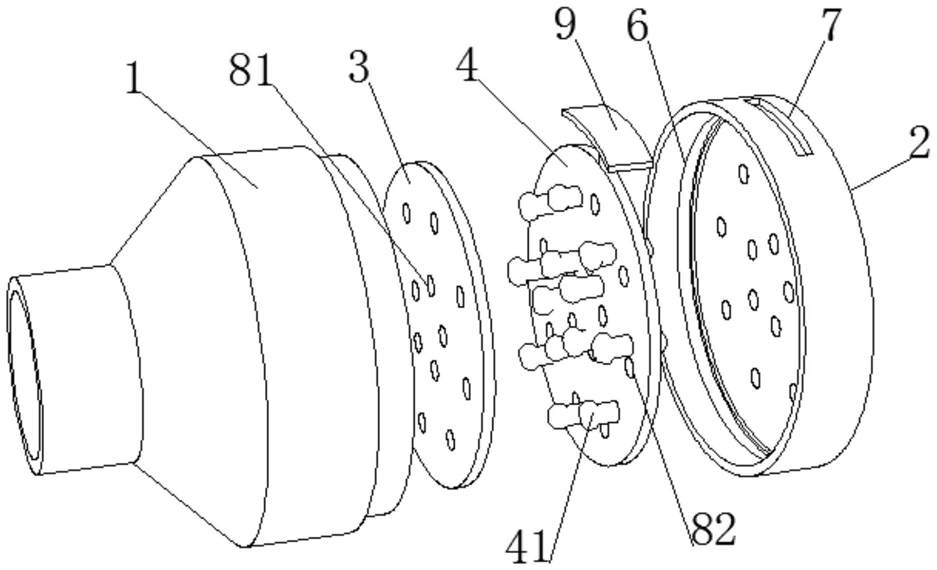

1.一种气旋雾化脱硫除尘喷嘴,包括喷嘴本体(1),其特征在于:所述喷嘴本体(1)外端螺纹连接有套盖(2),所述喷嘴本体(1)内端卡接有内嵌板(3),所述套盖(2)和内嵌板(3)之间设有封堵板,所述封堵板包括中隔板(4),所述内嵌板(3)和套盖(2)上均开凿有多个均匀分布且位置相对应的通孔(81),所述中隔板(4)上开凿有多个均匀分布隔板孔(82),所述通孔(81)与隔板孔(82)位置相对应,所述中隔板(4)上端边缘处固定连接有连杆(10),所述套盖(2)内壁开凿有环形槽(6),所述中隔板(4)与环形槽(6)相匹配,所述套盖(2)上端开凿有条形通孔(7),所述条形通孔(7)与环形槽(6)相通,所述连杆(10)远离中隔板(4)的一端穿过条形通孔(7)固定连接有推钮(9)。

2.根据权利要求1所述的一种气旋雾化脱硫除尘喷嘴,其特征在于:所述中隔板(4)左右两端均固定连接有多个均匀分布的堵头(41),所述堵头(41)与通孔(81)相匹配。

3.根据权利要求2所述的一种气旋雾化脱硫除尘喷嘴,其特征在于:所述堵头(41)与隔板孔(82)相间分布,且每相邻的隔板孔(82)和堵头(41)均处于同一同心圆上。

4.根据权利要求1所述的一种气旋雾化脱硫除尘喷嘴,其特征在于:所述内嵌板(3)和套盖(2)上通孔(81)相互靠近的一侧孔口处均设有抛光层。

5.根据权利要求1所述的一种气旋雾化脱硫除尘喷嘴,其特征在于:所述推钮(9)完全覆盖在条形通孔(7)上方槽口处,且推钮(9)下方固定连接有密封垫,所述密封垫和条形通孔(7)槽口处均涂设有石墨烯涂层。

6.根据权利要求2所述的一种气旋雾化脱硫除尘喷嘴,其特征在于:所述堵头(41)靠近通孔(81)的一端为软质弹性材质,且堵头(41)外表面涂设有特氟龙涂层,使得在转动中隔板(4)时,堵头(41)能够发生形变从而实现堵住通孔(81),或动通孔(81)处移开,特氟龙涂层可以增加堵头(41)表面的光滑度,降低转动中隔板(4)的摩擦力,便于转动。
