专利号: 2019210971823
申请人: 海盐三信自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

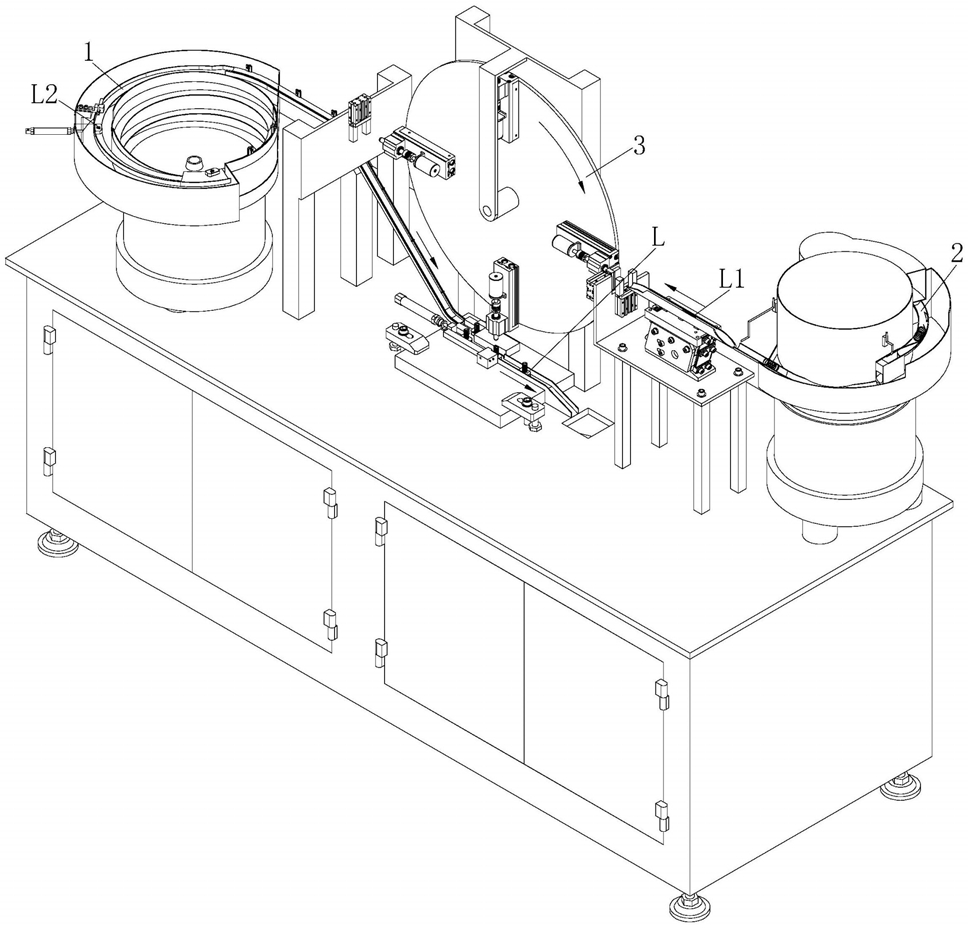

1.一种弹簧螺母的加工设备,包括螺母筛选给料装置(1)、弹簧选取给料装置(2)和铆接工装(3),所述螺母筛选给料装置(1)和弹簧选取给料装置(2)分别位于铆接工装(3)的两侧,其特征在于:所述螺母筛选给料装置(1)包括螺母给料振动盘(G),以及安装在螺母给料振动盘(G)上的螺母筛选机构(E)和螺母输送机构(F),所述螺母筛选机构(E)包括一次筛选组件(E1)和二次筛选组件(E2),所述一次筛选组件(E1)和二次筛选组件(E2)沿着输送方向依次设置在螺母给料振动盘(G)上;所述弹簧选取给料装置(2)包括弹簧给料振动盘(D)、排列输送段(A)、导向输送段(B)和挡料机构(C),所述排列输送段(A)安装在弹簧给料振动盘(D)上,所述导向输送段(B)与排列输送段(A)连接,所述挡料机构(C)与导向输送段(B)配合;所述铆接工装(3)包括转运机构(H)、铆接机构(I)和推料机构(J),所述转运机构(H)与铆接机构(I)配合,所述推料机构(J)安装在铆接机构(I)上,所述转运机构(H)包括旋转盘(H2),所述旋转盘(H2)上存在四个以上的工位,所述四个工位分别为初始工位(H3)、取簧工位(H4)、铆接工位(H5)和卸簧工位(H6),每个工位上各安装有一个取簧组件(H7)。

2.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述一次筛选组件(E1)包括一次筛选压板(E11)和一次筛选档杆(E13),所述一次筛选档杆(E13)与一次筛选压板(E11)配合。

3.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述排列输送段(A)包括排列输送槽(A1)、排列脱料口(A2)、排列矫正筋(A3)、排列导向筋(A4)、弹簧换向槽(A5)和排列导向槽(A6),所述排列输送槽(A1)与弹簧换向槽(A5)连接,所述排列脱料口(A2)设置在排列输送槽(A1)上,所述排列矫正筋(A3)固定在排列输送槽(A1)的内壁,所述排列导向筋(A4)的一端与排列输送槽(A1)连接,所述排列导向筋(A4)的另一端与弹簧换向槽(A5)连接,所述排列导向槽(A6)设置在弹簧换向槽(A5)的壁面、且排列导向筋(A4)与排列导向槽(A6)配合,所述弹簧换向槽(A5)与导向输送段(B)连接。

4.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述导向输送段(B)包括导向输送槽(B1)、尾端导向口(B2)、尾端导向筋(B3)、弹簧输送通道(B5)、尾端滑槽(B6)、弹簧输入端(B7)和弹簧输出端(B8),所述导向输送槽(B1)与排列输送段(A)连接,所述尾端导向口(B2)设置在导向输送槽(B1)上,所述尾端导向筋(B3)固定在导向输送槽(B1)的内壁,所述导向输送槽(B1)与弹簧输送通道(B5)配合,所述尾端滑槽(B6)设置在弹簧输送通道(B5)上,所述弹簧输送通道(B5)的一端为弹簧输入端(B7),所述弹簧输送通道(B5)的另一端为弹簧输出端(B8),所述弹簧输出端(B8)与挡料机构(C)配合。

5.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述铆接机构(I)包括铆接底座(I1)和铆接刀头(I2),所述铆接刀头(I2)与铆接工位(H5)配合,所述铆接刀头(I2)安装在铆接底座(I1)上,所述取簧组件(H7)包括取簧气缸(H71)、取簧电机(H72)和取簧转轴(H73),所述取簧气缸(H71)安装在旋转盘(H2)上,所述取簧电机(H72)安装在取簧气缸(H71)上,所述取簧转轴(H73)与取簧电机(H72)连接,所述取簧转轴(H73)上安装有磁铁。

6.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述推料机构(J)包括进料滑槽(J1)、一号推料滑槽(J2)、二号推料滑槽(J3)、一号推料滑块(J4)、二号推料滑块(J5)、出料滑槽(J6)、落料滑槽(J7)、一号推料气缸(J8)和二号推料气缸(J9),所述进料滑槽(J1)、一号推料滑槽(J2)、二号推料滑槽(J3)和出料滑槽(J6)均设置在铆接底座(I1)上,所述进料滑槽(J1)与一号推料滑槽(J2)连接,所述一号推料滑槽(J2)与二号推料滑槽(J3)连接,所述二号推料滑槽(J3)与出料滑槽(J6)连接,所述出料滑槽(J6)与落料滑槽(J7)连接,所述一号推料滑块(J4)位于一号推料滑槽(J2)内,所述二号推料滑块(J5)位于二号推料滑槽(J3)内,所述一号推料滑块(J4)与一号推料气缸(J8)连接,所述二号推料滑块(J5)与二号推料气缸(J9)连接。

7.根据权利要求2所述的弹簧螺母的加工设备,其特征在于:所述螺母给料振动盘(G)上安装有螺旋输送轨道(G1)和螺母挡圈(G2),所述螺旋输送轨道(G1)位于螺母挡圈(G2)内,所述一次筛选压板(E11)安装在螺母挡圈(G2)上、且一次筛选压板(E11)与螺旋输送轨道(G1)之间存在一次筛选通道(E12),所述一次筛选档杆(E13)固定在一次筛选通道(E12)的出口处。

8.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述二次筛选组件(E2)包括二次筛选检测探头(E21)、二次筛选推料气缸(E22)和二次筛选弹性档杆(E23),所述二次筛选弹性档杆(E23)与二次筛选检测探头(E21)配合,所述二次筛选检测探头(E21)与二次筛选推料气缸(E22)配合。

9.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述初始工位(H3)、取簧工位(H4)、铆接工位(H5)和卸簧工位(H6)沿着旋转盘(H2)的转动方向依次均匀布置。
