专利号: 2019211077293
申请人: 河南华码信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

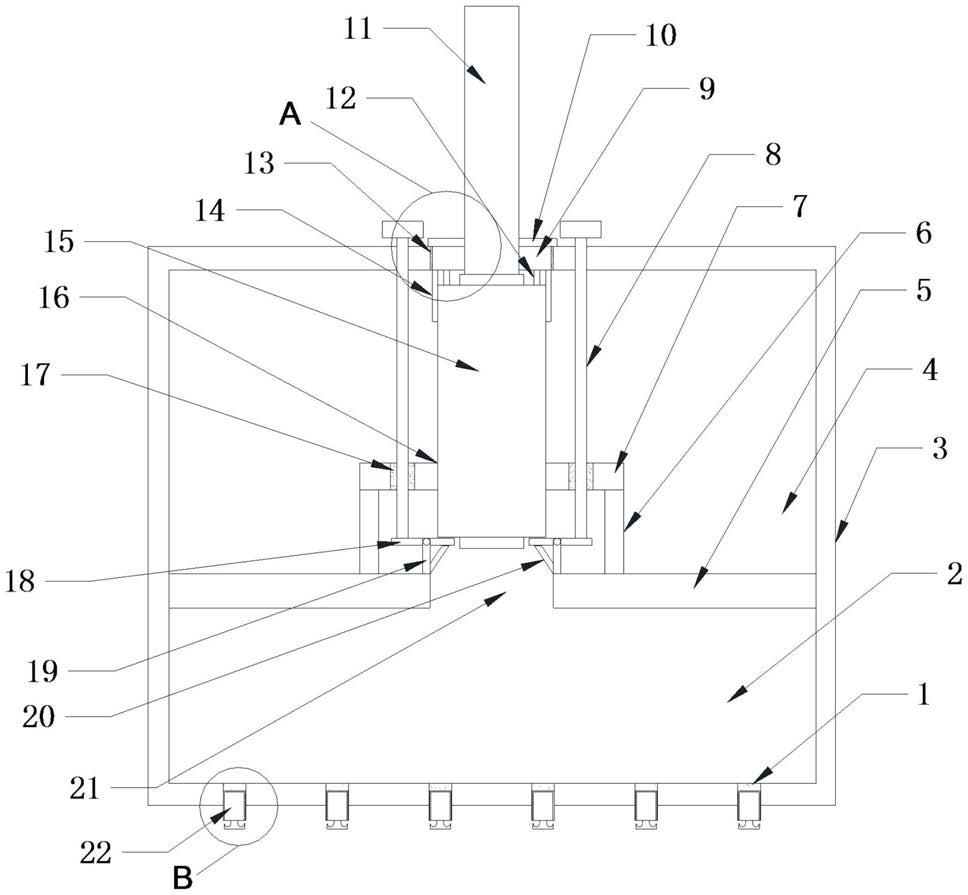

1.一种易替换滤芯的净水器,包括箱体(3),所述箱体(3)内设有隔板(5),且以隔板(5)为分断线与箱体(3)内腔形成的上部空间为过滤箱(4),下部空间为蓄水箱(2),其特征在于:所述隔板(5)上设有水流孔(21),且隔板(5)上设有两个均布在水流孔(21)孔边的支座(19),所述支座(19)上铰接有平衡板(18),所述平衡板(18)上接触有滤芯本体(15),所述滤芯本体(15)的出水端与水流孔(21)的孔口相对,所述平衡板(18)远离滤芯本体(15)的一端设有贯穿出过滤箱(4)的立杆(8),所述过滤箱(4)上设有卡孔一(13),所述卡孔一(13)内卡设有用于固定滤芯本体(15)的固定装置,且固定装置内穿设有与滤芯本体(15)相连通的硅胶管(11)。

2.根据权利要求1所述的一种易替换滤芯的净水器,其特征在于:所述固定装置包括卡设在卡孔一(13)内的固定块(9),所述固定块(9)朝向过滤箱(4)内腔的一端设有用于卡住滤芯本体(15)的圆筒(14),所述固定块(9)朝向外界的一端设有防止固定块(9)掉落的顶块(10),所述硅胶管(11)依次穿过顶块(10)、固定块(9)与滤芯本体(15)连通。

3.根据权利要求2所述的一种易替换滤芯的净水器,其特征在于:所述固定块(9)朝向过滤箱(4)内腔的一端设有两个用于抵住滤芯本体(15)的抵块(12),且均布在固定块(9)上。

4.根据权利要求1所述的一种易替换滤芯的净水器,其特征在于:所述水流孔(21)孔边上设有斜面挡板(20),且斜面挡板(20)远离隔板(5)的一端与平衡板(18)接触。

5.根据权利要求1所述的一种易替换滤芯的净水器,其特征在于:所述隔板(5)上设有支柱(6),所述支柱(6)上设有圆盘(7),所述圆盘(7)上设有活动孔(17),所述活动孔(17)内设有立杆(8),所述活动孔(17)的内径大于立杆(8)的外径,所述圆盘(7)上设有卡孔二(16),所述卡孔二(16)内卡设有滤芯本体(15)。

6.根据权利要求1所述的一种易替换滤芯的净水器,其特征在于:所述蓄水箱(2)的工作端设有多个用于出水的出水孔(1),所述出水孔(1)内设有用于堵住出水孔(1)的堵头(22)。

7.根据权利要求6所述的一种易替换滤芯的净水器,其特征在于:所述堵头(22)包括堵块(222),所述堵块(222)上设有密封层(223),所述堵头(22)向下延伸的一端设有手柄(221)。

8.根据权利要求1所述的一种易替换滤芯的净水器,其特征在于:所述支座(19)上设有凹槽(191),所述平衡板(18)铰接在凹槽(191)内。
