专利号: 2019211093578
申请人: 东台远东纸业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

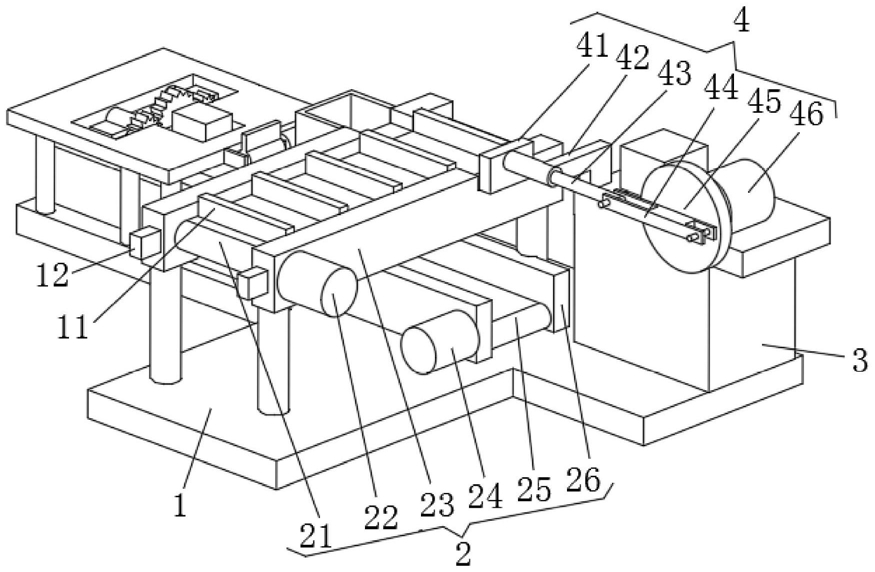

1.一种宠物尿垫自动包装模块,其特征在于:包括底板(1)、传送装置(2)、固定台(3)、推送装置(4)、封装装置(6)和安装座(7),底板(1):所述底板(1)为T型板;

传送装置(2):所述传送装置(2)包括第一传送带(21)、第一传送电机(22)、第一安装板(23)、第二传送电机(24)、第二传送带(25)和第二安装板(26),所述第一安装板(23)设有两个,两个第一安装板(23)通过四根支柱固定在底板(1)的上表面左侧,所述第一传送带(21)设在两个第一安装板(23)之间,所述第一传送电机(22)设在第一安装板(23)的侧面,所述第二安装板(26)也设有两个,两个第二安装板(26)设在底板(1)的上表面右侧,且第二安装板(26)与第一安装板(23)方向垂直,两个第二安装板(26)之间设有第二传送带(25),所述第二传送电机(24)设在第二安装板(26)靠近第一安装板(23)的侧面,且第二传送电机(24)的输出轴与第二传送带(25)的主动轴连接;

固定台(3):所述固定台(3)设在底板(1)上表面的右侧;

推送装置(4):所述推送装置(4)包括推板(41)、限位杆(42)、推杆(43)、连接杆(44)、圆盘(45)和推送电机(46),所述推送电机(46)设在固定台(3)的上表面左侧,所述推送电机(46)的输出轴连接圆盘(45)的侧面,所述连接杆(44)通过销轴转动连接圆盘(45)另一侧面的边缘,所述连接杆(44)的另一端通过另一销轴转动连接推杆(43)的一端,所述推板(41)的侧面与推杆(43)的另一端连接,所述限位杆(42)的一端固定在固定台(3)上表面的左侧,限位杆(42)的另一端为桶状,且推杆(43)的一端穿过桶状限位杆(42)侧面的孔;

安装座(7):所述安装座(7)设在底板(1)上表面的右侧;

封装装置(6),所述封装装置(6)包括横向电机(61)、横向凸轮(62)、纵向电机(63)、传动齿轮(64)、纵向凸轮(65)和主动齿轮(66),所述横向电机(61)设在安装座(7)的侧面,且横向电机(61)的输出轴与横向凸轮(62)的一端连接,所述纵向电机(63)设在安装座(7)的上表面中部,纵向电机(63)的输出轴上固定有主动齿轮(66),所述传动齿轮(64)设有两个,两个传动齿轮(64)设在安装座(7)上表面的凹槽内靠近纵向电机(63)的侧面,并且两个传动齿轮(64)的侧面与凹槽的侧面转动连接,两个传动齿轮(64)啮合,其中一个传动齿轮(64)与主动齿轮(66)啮合,两个传动齿轮(64)的另一侧面均设有纵向凸轮(65);

其中:还包括PLC(5)和封口机(8),所述PLC(5)设在固定台(3)的上表面右侧,且PLC(5)的输入端与外部电源的输出端电连接,所述PLC(5)的输出端分别与第一传送电机(22)、第二传送电机(24)、推送电机(46)、横向电机(61)和纵向电机(63)的输入端电连接,所述封口机(8)设在安装座(7)下表面远离横向电机(61)的一侧,且封口机(8)的输入端与PLC(5)的输出端电连接。

2.根据权利要求1所述的一种宠物尿垫自动包装模块,其特征在于:还包括定向槽(9),所述定向槽(9)设在第一安装板(23)上表面远离第一传送电机(22)的一端。

3.根据权利要求1所述的一种宠物尿垫自动包装模块,其特征在于:还包括限位框(10),所述限位框(10)设在第一安装板(23)的侧面,且限位框(10)与定向槽(9)对应。

4.根据权利要求1所述的一种宠物尿垫自动包装模块,其特征在于:还包括挡板(11),所述挡板(11)设在第一传送带(21)上,且第一传送带(21)上阵列有不少于十个的挡板(11)。

5.根据权利要求1所述的一种宠物尿垫自动包装模块,其特征在于:还包括挡块(12),所述挡块(12)为橡胶块,所述挡块(12)设在第一安装板(23)的端部。
