专利号: 2019211123874
申请人: 胡振华
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

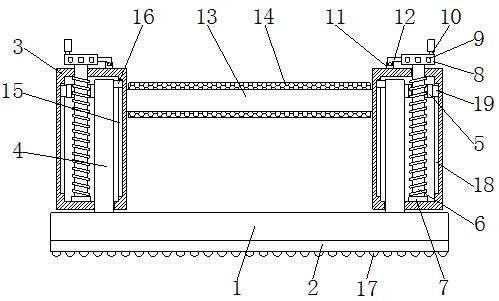

1.一种武术腿部训练器,包括底板(1),其特征在于:所述底板(1)的底部固定连接有防滑垫(2),所述底板(1)顶部的两侧设置有箱体(3),所述箱体(3)的内腔设置有固定柱(4),所述固定柱(4)的底部贯穿至箱体(3)的底部并与底板(1)的顶部固定连接,所述固定柱(4)外侧的顶部固定连接有螺纹块(5),所述螺纹块(5)的内腔螺纹连接有螺纹杆(6),所述螺纹杆(6)的底部套接有轴承(7),所述轴承(7)的底部与箱体(3)内壁的底部固定连接,所述螺纹杆(6)的顶部贯穿至箱体(3)的顶部并固定连接有转盘(8),所述转盘(8)的表面开设有卡槽(9),所述转盘(8)的顶部固定连接有把手(10),所述箱体(3)的顶部固定连接有固定块(11),所述固定块(11)的正面通过活动销活动连接有卡块(12),所述卡块(12)远离固定块(11)的一端贯穿至卡槽(9)的内腔,所述箱体(3)内侧的顶部固定连接有压腿杆(13),所述压腿杆(13)的表面设置有保护套(14)。

2.根据权利要求1所述的一种武术腿部训练器,其特征在于:所述箱体(3)内壁的内侧开设有第一滑槽(15),所述第一滑槽(15)内腔的顶部滑动连接有第一滑块(16),所述第一滑块(16)远离第一滑槽(15)的一侧与固定柱(4)内侧的顶部固定连接。

3.根据权利要求1所述的一种武术腿部训练器,其特征在于:所述防滑垫(2)的底部固定连接有防滑凸块(17),所述防滑凸块(17)的底部设置有防滑纹。

4.根据权利要求1所述的一种武术腿部训练器,其特征在于:所述箱体(3)内壁的外侧开设有第二滑槽(18),所述第二滑槽(18)内腔的顶部滑动连接有第二滑块(19),所述第二滑块(19)远离第二滑槽(18)的一侧与螺纹块(5)的一侧固定连接。

5.根据权利要求1所述的一种武术腿部训练器,其特征在于:所述卡槽(9)的数量为若干个,且若干个卡槽(9)呈环形开设在转盘(8)的表面,所述卡槽(9)的直径大于卡块(12)的直径。
