专利号: 2019211254495
申请人: 天津健智者行空调技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

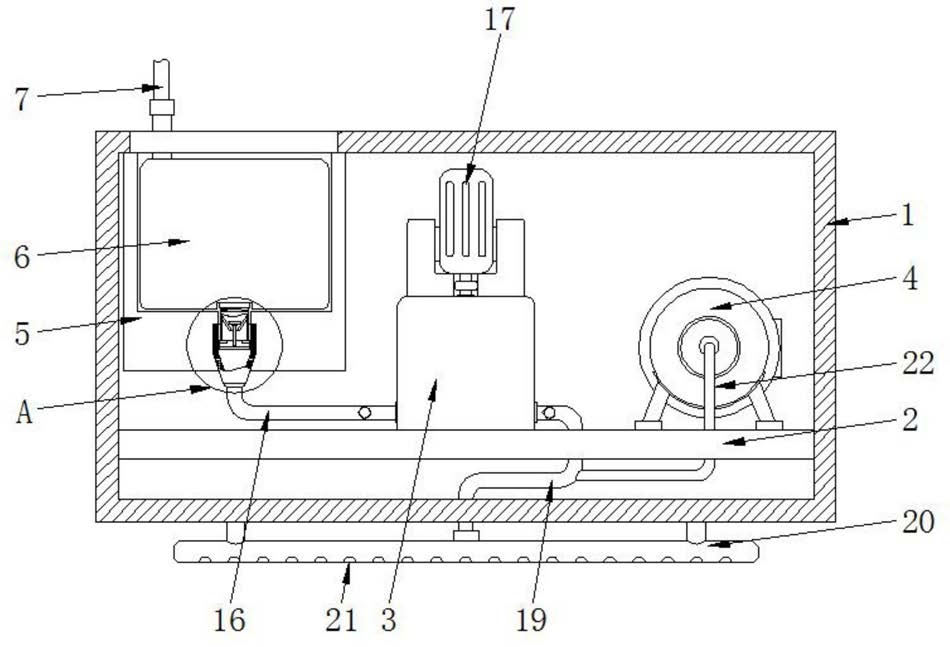

1.一种方便维护的恒温恒湿空调湿度调节装置,包括箱体(1),所述箱体(1)的内腔固定连接有隔板(2),所述隔板(2)的顶部从左到右分别固定连接有雾化筒(3)和风机(4),其特征在于:所述箱体(1)内腔的顶部固定连接有水箱槽(5),所述水箱槽(5)的内腔活动连接有蓄水盒(6),并且蓄水盒(6)的顶部连通有进水管道(7),所述箱体(1)的内腔开设有与蓄水盒(6)的表面适配的空孔,所述水箱槽(5)的底部连通有进水筒(9),所述蓄水盒(6)的底部螺纹连接有出水筒(8),所述出水筒(8)的表面与进水筒(9)的内腔活动连接,所述出水筒(8)的内腔固定连接有斜筒(10),所述斜筒(10)的内腔活动连接有防水垫圈(11),所述斜筒(10)的内腔固定连接有第一挡板(12),所述进水筒(9)的内腔固定连接有固定架(13),并且固定架(13)的顶部固定连接有顶针(14),所述进水筒(9)的内腔且位于固定架(13)上方的表面固定连接有第二挡板(15)。

2.根据权利要求1所述的一种方便维护的恒温恒湿空调湿度调节装置,其特征在于:所述防水垫圈(11)的口径大于斜筒(10)小口径端的内径。

3.根据权利要求1所述的一种方便维护的恒温恒湿空调湿度调节装置,其特征在于:所述出水筒(8)的底端连通有第一固定管道(16),所述第一固定管道(16)的右端与雾化筒(3)的表面连通,所述雾化筒(3)的顶端通过固定架固定连接有电推杆(17)。

4.根据权利要求3所述的一种方便维护的恒温恒湿空调湿度调节装置,其特征在于:所述电推杆(17)活塞杆的底端贯穿雾化筒(3)的顶端并延伸至雾化筒(3)的内腔,所述雾化筒(3)的内腔滑动连接有活塞板(18),并且电推杆(17)活塞杆的底端与活塞板(18)的顶部固定连接。

5.根据权利要求1所述的一种方便维护的恒温恒湿空调湿度调节装置,其特征在于:所述雾化筒(3)表面的右侧连通有第二固定管道(19),所述箱体(1)的底部固定连接有加湿管道(20),并且加湿管道(20)的表面开设有加湿孔(21),所述第二固定管道(19)的一端依次贯穿隔板(2)和箱体(1)并延伸至箱体(1)的下方,所述第二固定管道(19)的一端与加湿管道(20)的表面连通。

6.根据权利要求5所述的一种方便维护的恒温恒湿空调湿度调节装置,其特征在于:所述风机(4)的出风口连通送气管道(22),并且送气管道(22)的一端与第二固定管道(19)的表面连通。
