专利号: 2019211545147
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

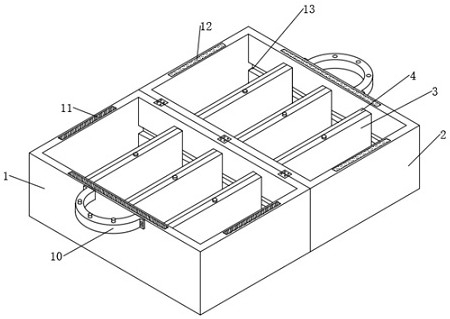

1.一种便于携带的会计办公用多功能夹票装置,包括相互铰接的左放置框(1)和右放置框(2),其特征在于:所述左放置框(1)和右放置框(2)的内部均设有多组隔板(3),多组隔板(3)依次将左放置框(1)和右放置框(2)内部等分成多个放置槽,每个隔板(3)的内部均设有夹持机构,所述夹持机构包括夹板(4)、丝杆(5)以及套设在丝杆(5)上的滑条(6),所述丝杆(5)一端通过轴承固定在隔板(3)的底部,所述丝杆(5)另一端贯穿隔板(3)的顶部并套设有转环,所述滑条(6)的两端均通过安装X形伸缩架与夹板(4)连接,所述左放置框(1)和右放置框(2)相向的一侧均设有拱形把手(10)。

2.根据权利要求1所述的一种便于携带的会计办公用多功能夹票装置,其特征在于:所述丝杆(5)由螺纹方向相反的两个短丝杆同轴焊接而成,所述滑条(6)设有两个,两个滑条(6)分别均在丝杆(5)上进行直线相向运动。

3.根据权利要求1所述的一种便于携带的会计办公用多功能夹票装置,其特征在于:所述夹板(4)的中部设有用于容纳X形伸缩架的活动槽(401),所述活动槽(401)的两侧均凹设有限位槽(402),所述X形伸缩架包括相互铰接的连杆A(7)和连杆B(8),所述连杆A(7)和连杆B(8)一端依次与滑条(6)的端部铰接,所述连杆A(7)和连杆B(8)另一端设有活动安装在限位槽(402)内的导向柱(801)。

4.根据权利要求1所述的一种便于携带的会计办公用多功能夹票装置,其特征在于:所述左放置框(1)和右放置框(2)内壁两侧均设有滑槽(13),所述夹板(4)的两端设有滑块(9),所述滑块(9)活动安装在滑槽(13)内。

5.根据权利要求1所述的一种便于携带的会计办公用多功能夹票装置,其特征在于:所述左放置框(1)和右放置框(2)的顶部设有多个矩形凹槽,位于左放置框(1)上的矩形凹槽内设有N极磁石(11),位于右放置框(2)上的矩形凹槽内设有S极磁石(12)。
