专利号: 2019211546900
申请人: 重庆工商大学环境保护研究所
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-02-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

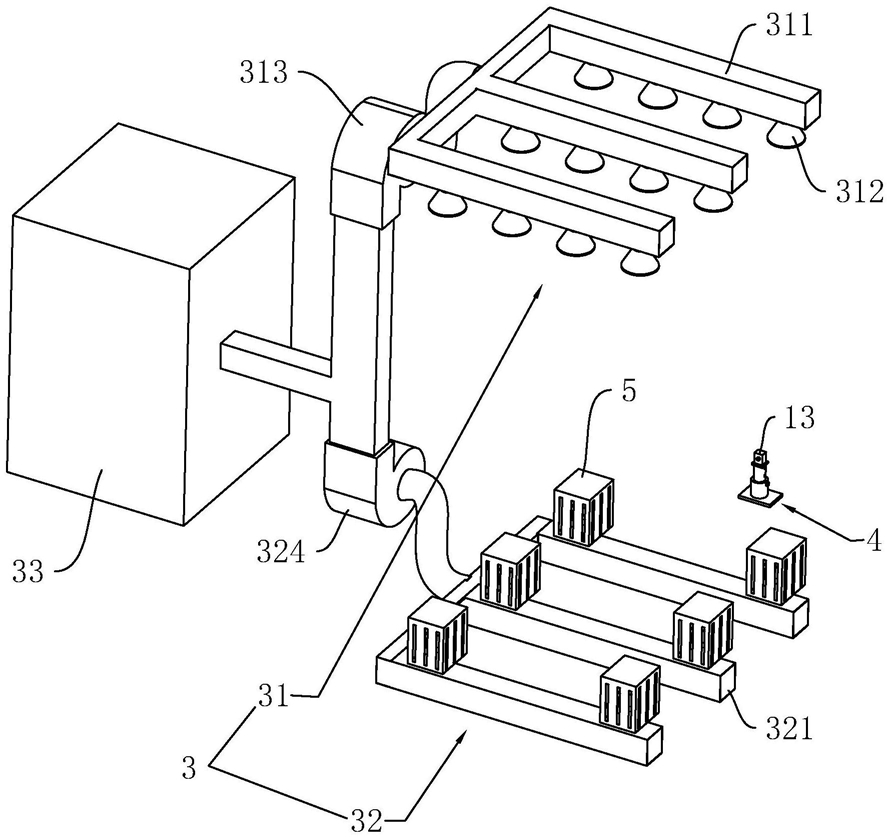

1.一种车间粉尘处理装置,包括粉尘浓度监测机构(1)、管控机构(2)以及除尘机构(3),所述粉尘浓度监测机构(1)反馈粉尘浓度检测值至管控机构(2),所述管控机构(2)控制除尘机构(3)启闭,其特征在于:所述粉尘浓度监测机构(1)包括分别设置于车间顶部和下部的上传感器组件(11)以及下传感器组件(12),所述除尘机构(3)包括分别设置于车间顶部和下部的上除尘组件(31)以及下除尘组件(32),所述管控机构(2)根据上传感器组件(11)反馈的粉尘浓度和控制上除尘组件(31)和下除尘组件(32)启闭,所述管控机构(2)根据下传感器组件(12)反馈的粉尘浓度和控制下除尘组件(32)启闭。

2.根据权利要求1所述的车间粉尘处理装置,其特征在于:所述上传感器组件(11)和下传感器组件(12)分别包括有若干粉尘传感器(13),所述粉尘传感器(13)电信号连接于管控机构(2)。

3.根据权利要求1所述的车间粉尘处理装置,其特征在于:还包括移动载体(4),所述移动载体(4)包括底座(41)和竖直固定于底座(41)上的安装柱(42),所述下传感器组件(12)固定于安装柱(42)上。

4.根据权利要求3所述的车间粉尘处理装置,其特征在于:所述安装柱(42)包括设置在底座(41)上的固定柱(421)以及竖直滑移连接于固定柱(421)的升降柱(422),所述下传感器组件(12)固定于升降柱(422)上,所述固定柱(421)上螺纹连接有用于对升降柱(422)定位的定位螺栓(423),所述升降柱(422)沿长度分布有多个调节孔(424),所述定位螺栓(423)穿过调节孔(424)。

5.根据权利要求1所述的车间粉尘处理装置,其特征在于:所述上除尘组件(31)包括铺设于车间顶部的排尘管道(311)、多个连通排尘管道(311)的第一吸尘头(312)以及连通于排尘管道(311)输出端的第一风机(313),多个所述第一吸尘头(312)沿排尘管道(311)的长度方向分布。

6.根据权利要求5所述的车间粉尘处理装置,其特征在于:所述下除尘组件(32)包括埋设于车间地面内的地埋管道(321)、多个连通地埋管道(321)的分管道(322)、连通于分管道(322)输入端的第二吸尘头(323)以及连通于地埋管道(321)的输出端的第二风机(324),所述分管道(322)延伸出车间底面。

7.根据权利要求6所述的车间粉尘处理装置,其特征在于:所述第二吸尘头(323)罩设有防护网罩(5),所述防护网罩(5)固定于车间底面。

8.根据权利要求1所述的车间粉尘处理装置,其特征在于:所述除尘机构(3)包括分别连通于上除尘组件(31)的下除尘组件(32)输出端的粉尘过滤器(33)。

9.根据权利要求1所述的车间粉尘处理装置,其特征在于:所述管控机构(2)包括工控机(21)。

10.根据权利要求9所述的车间粉尘处理装置,其特征在于:所述管控机构(2)还包括警示器(22),所述警示器(22)连接于工控机(21),所述工控机(21)根据粉尘浓度监测机构(1)的检测值控制警示器(22)启闭。
