专利号: 2019211610485
申请人: 江苏科悦新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2023-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

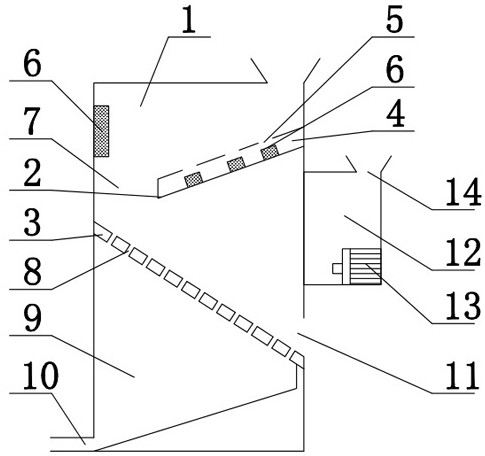

1.一种玻璃纤维增强热塑性复合材料加工用表面喷涂装置,包括箱体(1),其特征在于:所述箱体(1)内设置有一号隔离板(2)和二号隔离板(3),所述一号隔离板(2)呈倾斜结构设置,所述一号隔离板(2)上设置有夹层(4),所述一号隔离板(2)顶面设置有喷洒孔(5),所述夹层(4)内设置有喷洒头(6),所述喷洒头(6)与所述喷洒孔(5)相对应设置,所述箱体(1)内壁位于所述一号隔离板(2)相对应的一侧设置有喷洒头(6),所述一号隔离板(2)向下倾斜一侧与所述箱体(1)内壁连接处设置有开口(7),所述开口(7)大小大于所述复合材料大小,所述二号隔离板(3)呈倾斜结构设置,所述二号隔离板(3)位于所述一号隔离板(2)下方并与所述箱体(1)内壁固定连接,所述二号隔离板(3)上设置有多组流水孔(8),所述二号隔离板(3)下方设置有收料箱(9),所述收料箱(9)底部呈倾斜结构设置,所述收料箱(9)向下倾斜处设置有出水口(10),所述二号隔离板(3)向下倾斜一侧与所述箱体(1)内壁连接处设置有出料口(11),所述箱体(1)一侧设置有喷料箱(12),所述喷料箱(12)内设置有加压泵(13),所述加压泵(13)与所述喷洒头(6)连接。

2.根据权利要求1所述的一种玻璃纤维增强热塑性复合材料加工用表面喷涂装置,其特征在于:所述喷料箱(12)上设置有喷料进口(14),所述喷料箱(12)上设置有观察口,所述观察口上设置有观察玻璃,所述观察玻璃为钢化玻璃。

3.根据权利要求1所述的一种玻璃纤维增强热塑性复合材料加工用表面喷涂装置,其特征在于:所述喷洒头(6)为高压喷洒头(6),所述箱体(1)上设置有控制按钮,所述控制按钮与所述加压泵(13)通过数据线连接。

4.根据权利要求1所述的一种玻璃纤维增强热塑性复合材料加工用表面喷涂装置,其特征在于:所述一号隔离板(2)材质为404不锈钢,所述一号隔离板(2)倾斜角度大于60度小于70度。

5.根据权利要求1所述的一种玻璃纤维增强热塑性复合材料加工用表面喷涂装置,其特征在于:所述二号隔离板(3)材质为404不锈钢,所述二号隔离板(3)倾斜角度大于45度小于55度。
