专利号: 2019211679851
申请人: 徐州鼎元机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-06-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

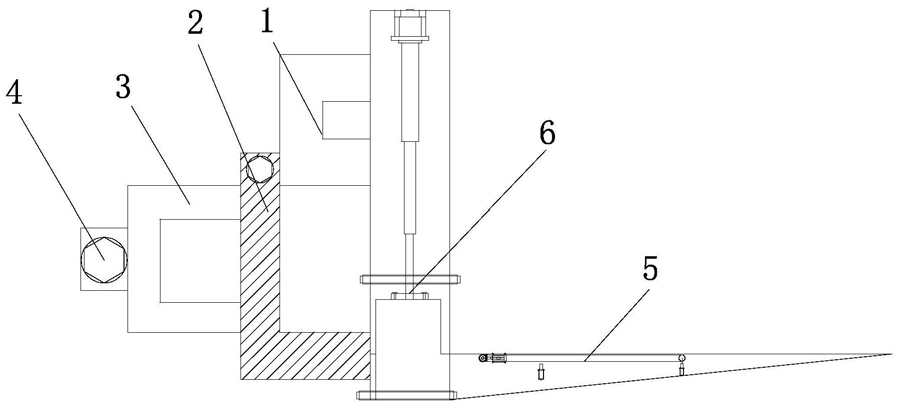

1.一种托盘货物装卸堆垛用起重叉,包括支撑架(1)、连接架(2)、快捷装卸组件(5)和货叉拆装组件(6),其特征在于:所述快捷装卸组件(5)的一侧设置有货叉拆装组件(6),所述货叉拆装组件(6)的顶端一侧设置有支撑架(1),所述支撑架(1)远离货叉拆装组件(6)的一侧设置有连接架(2),所述连接架(2)的一侧设置有固定板(3),所述固定板(3)远离连接架(2)的一侧设置有安装孔(4);

所述快捷装卸组件(5)包括货叉本体(51)、从动齿轮(52)、电机齿轮(53)、旋转电机(54)、提升气缸(55)、减震弹簧(56)、提升架(57)和传送带(58),其中,所述货叉本体(51)的顶端内部设置有提升架(57),所述提升架(57)的一侧设置有传送带(58),所述传送带(58)的一侧设置有从动齿轮(52),所述从动齿轮(52)的一侧设置有电机齿轮(53),所述电机齿轮(53)远离从动齿轮(52)的一侧设置有旋转电机(54),所述旋转电机(54)的一侧均匀间隔设置有减震弹簧(56),所述减震弹簧(56)的一侧对称设置有提升气缸(55);

所述货叉拆装组件(6)包括液压缸(61)、货叉移动架(62)、铰链(63)、卡扣(64)、连接法兰(65)、步进电机(66)、第一锥形齿轮(67)、第二锥形齿轮(68)和连接丝杆(69),其中,所述步进电机(66)的顶端设置有第一锥形齿轮(67),所述第一锥形齿轮(67)的一侧对称设置有第二锥形齿轮(68),所述第二锥形齿轮(68)的一侧设置有连接丝杆(69),所述连接丝杆(69)远离第二锥形齿轮(68)的一侧设置有货叉移动架(62),所述货叉移动架(62)的顶端设置有液压缸(61),所述液压缸(61)的底端设置有连接法兰(65),所述连接法兰(65)的一侧设置有铰链(63),所述铰链(63)的底端设置有卡扣(64)。

2.根据权利要求1所述的一种托盘货物装卸堆垛用起重叉,其特征在于:所述连接架(2)的顶端通过固定螺栓连接在支撑架(1)的表面一侧。

3.根据权利要求1所述的一种托盘货物装卸堆垛用起重叉,其特征在于:所述支撑架(1)的一侧通过钎焊连接的方式固定在货叉移动架(62)的表面一侧。

4.根据权利要求1所述的一种托盘货物装卸堆垛用起重叉,其特征在于:所述提升气缸(55)的表面设置有安装支架且安装支架通过活动螺栓连接在货叉本体(51)的内部。

5.根据权利要求1所述的一种托盘货物装卸堆垛用起重叉,其特征在于:所述减震弹簧(56)的顶端设置有减震块且减震块顶端通过3M胶黏贴设置有缓冲垫。

6.根据权利要求1所述的一种托盘货物装卸堆垛用起重叉,其特征在于:所述液压缸(61)通过紧固螺栓连接在货叉移动架(62)的内部顶端。
