专利号: 2019211699323
申请人: 福建齐创机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

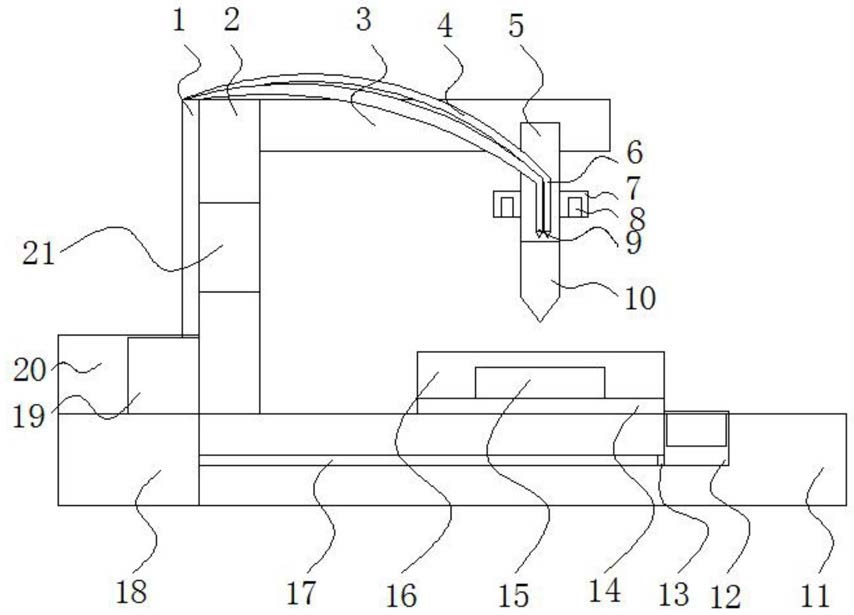

1.一种具有夹持功能的钻床,包括工作台(11),其特征在于,所述工作台(11)左侧固定连接有水箱(18),所述水箱(18)右侧连接有回水管(17),所述回水管(17)位于工作台(11)内部,所述回水管(17)右端内可拆卸连接有活性炭滤层(13),所述回水管(17)连接有回收槽(12),所述回收槽(12)间隙连接有滤网(25),所述水箱(18)的进气口延伸到水泵(19)的内部,所述水泵(19)连接有输水管(1),所述输水管(1)粘接在支撑架(2)表面且输水管(1)底端可拆卸连接有喷头(9),所述输水管(1)底端粘接在动力架(5)表面,所述喷头(9)位于喷气头(6)左侧,所述喷气头(6)连接有输气管(4),所述输气管(4)间隙连接有吹风箱(20),所述吹风箱(20)内安装有鼓风机(23),所述工作台(11)表面固定连接有紧固台(14),所述紧固台(14)左侧安装有液压缸(15),所述液压缸(15)可拆卸连接有推板(16),所述紧固台(14)右侧焊接有挡板(22),所述挡板(22)内镶嵌连接有压力传感器(24),所述推板(16)和挡板(22)内表面粘接有橡胶层(26)。

2.根据权利要求1所述的一种具有夹持功能的钻床,其特征在于,所述支撑架(2)固定连接在工作台(11)左侧,所述支撑架(2)上安装有控制面板(21),所述支撑架(2)滑动连接有移动架(3)。

3.根据权利要求2所述的一种具有夹持功能的钻床,其特征在于,所述移动架(3)固定连接有动力架(5),所述动力架(5)底端可拆卸连接有钻头(10),所述动力架(5)两侧间隙连接有固定块(7),所述固定块(7)内镶嵌连接有激光灯(8)。

4.根据权利要求2所述的一种具有夹持功能的钻床,其特征在于,所述紧固台(14)表面开设有沟槽(27)且沟槽(27)有若干个,所述推板(16)右侧粘接有刻度线(28),所述控制面板(21)的信号输出端与激光灯(8)、液压缸(15)、水泵(19)、鼓风机(23)和压力传感器(24)的信号输入端连接。
