专利号: 2019211700320
申请人: 冯香玉
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

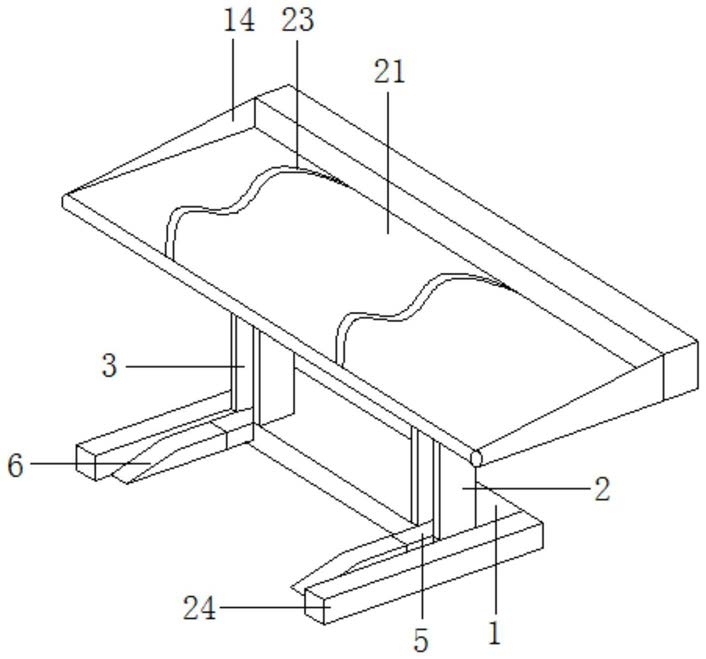

1.一种多功能医疗器材搬运装置,包括支撑座(1),其特征在于,所述支撑座(1)上对称设有支撑柱(2),所述支撑柱(2)前侧均设有凹槽(3),所述凹槽(3)内腔设有丝杆(4),所述丝杆(4)上安装有升降管(5),且所述升降管(5)与丝杆(4)通过螺纹连接,所述升降管(5)前端套装有活动套管(6),所述丝杆(4)顶端安装有升降电机(7),所述升降电机(7)上方设有液压升降杆(8),所述液压升降杆(8)的活动端安装有支撑杆(9),且所述支撑杆(9)底端套装在支撑柱(2)内腔,所述支撑杆(9)之间连接有固定杆(10),所述固定杆(10)上安装有驱动电机(11),所述驱动电机(11)的输出轴上安装有卷筒(12),所述固定杆(10)后侧对称设有连接轴(13),所述支撑杆(9)后侧设有移动床(14),所述移动床(14)底部对称设有滑槽(15),且所述滑槽(15)与连接轴(13)活动连接,所述滑槽(15)之间设有固定件(16),且所述固定件(16)与卷筒(12)之间连接有牵拉绳(17),所述移动床(14)内腔对称设有主动轴(18)与从动轴(19),所述主动轴(18)一端安装有转移电机(20),所述主动轴(18)与从动轴(19)之间安装有传送带(21),所述传送带(21)内侧安装有托板(22)。

2.根据权利要求1所述一种多功能医疗器材搬运装置,其特征在于:所述活动套管(6)前端为扁平结构,且所述活动套管(6)与升降管(5)之间通过限位螺栓连接。

3.根据权利要求1所述一种多功能医疗器材搬运装置,其特征在于:所述支撑杆(9)为T型结构。

4.根据权利要求1所述一种多功能医疗器材搬运装置,其特征在于:所述卷筒(12)通过连接件与固定杆(10)连接,所述卷筒(12)与固定件(16)的位置对应。

5.根据权利要求1所述一种多功能医疗器材搬运装置,其特征在于:所述支撑杆(9)顶部设有支撑垫,所述主动轴(18)外侧套装有防护套管。

6.根据权利要求1所述一种多功能医疗器材搬运装置,其特征在于:所述移动床(14)顶部安装有固定带(23),所述支撑座(1)两端均安装有平衡支撑杆(24)。
