专利号: 2019211700693
申请人: 戴欣
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

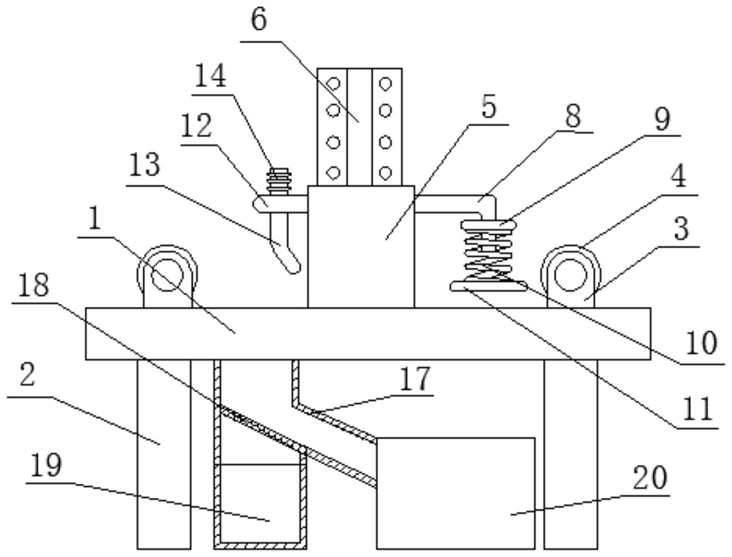

1.一种圆形橡胶的切割装置,包括工作台(1),其特征在于:所述工作台(1)的表面两侧固定焊接有支撑块(5),两侧所述支撑块(5)的上表面固定安装有电缸(6),所述电缸(6)的输出端通过伸缩杆(26)固定连接有承载板(7)的两端,所述承载板(7)活动处于支撑块(5)之间,所述承载板(7)上固定安装有电机(21),所述电机(21)输出端的轴杆(22)通过轴承贯穿与承载板(7)内,所述轴杆(22)的顶端固定连接有圆形切割刀(23),所述圆形切割刀(23)的内部固定连接有第二弹簧(24),所述第二弹簧(24)的顶端固定连接有圆形压板(25),所述承载板(7)上通过螺栓固定连接有连接杆(8),所述连接杆(8)的一端固定焊接有限位板(9),所述限位板(9)的底部固定连接有第一弹簧(10),所述第一弹簧(10)的底部固定连接有覆压板(11),所述连接杆(8)的另一侧固定连接有卡板(12),所述卡板(12)上开设有卡槽(15),所述卡槽(15)内活动卡接有淋水头(13),所述淋水头(13)的上部设有进水口(14),所述工作台(1)上开设有矩形孔(16),所述矩形孔(16)的底部固定连接有导料管道(17),所述导料管道(17)的一端连接有集料箱(20),所述导料管道(17)的底部连接有集水箱(19),所述工作台(1)的两端两侧均固定设有轴承座(3),所述轴承座(3)内部通过轴承活动连接有滚轴(4)。

2.根据权利要求1所述的一种圆形橡胶的切割装置,其特征在于:所述工作台(1)的底部固定焊接有四组支腿(2),所述支腿(2)分别处于工作台(1)的四个边角处。

3.根据权利要求1所述的一种圆形橡胶的切割装置,其特征在于:所述支撑块(5)的内部设有T型槽,所述承载板(7)顶端设有T型滑块,且承载板(7)活动处于支撑块(5)的内部,且承载板(7)的顶端固定设有伸缩杆(26)。

4.根据权利要求1所述的一种圆形橡胶的切割装置,其特征在于:所述伸缩杆(26)包括有内杆和外套筒,且外套筒固定安装在电缸(6)的输出端,且内杆固定在承载板(7)的顶端。

5.根据权利要求1所述的一种圆形橡胶的切割装置,其特征在于:所述导料管道(17)的内部设有格网(18),所述格网(18)倾斜设置,且格网(18)下部固定连接有集水箱(19)。

6.根据权利要求1所述的一种圆形橡胶的切割装置,其特征在于:所述承载板(7)上至少固定安装有三组电机(21),所述淋水头(13)朝向圆形切割刀(23),且进水口(14)固定连接外置的输水装置,所述淋水头(13)的设定与电机(21)的个数相同。
