专利号: 2019211725648
申请人: 夏秋双
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

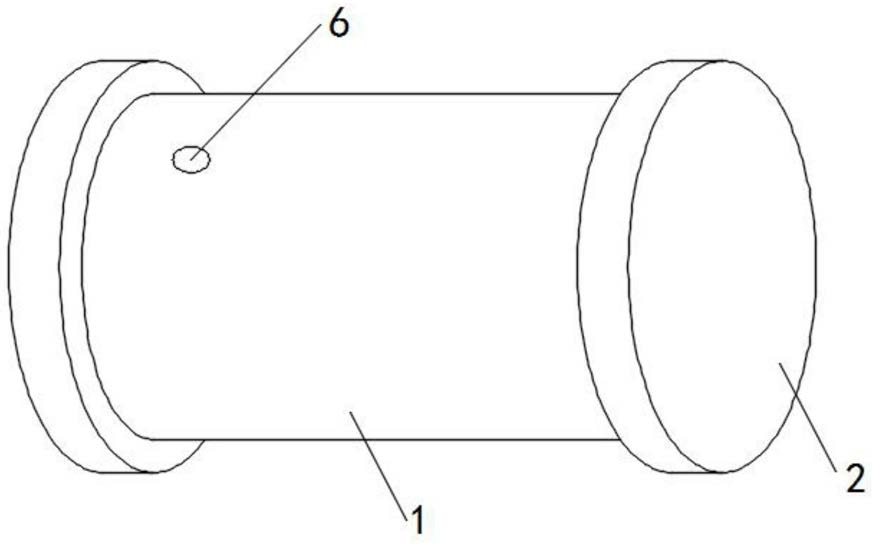

1.一种用于综合管廊水泥涵管模具,包括:外模(1),其特征在于,所述外模(1)两端设有密封盖(2),且密封盖(2)内壁设有密封圈(3),所述密封盖(2)内部设有卡环(4),所述外模(1)顶端设有螺栓孔(5)且外模(1)表面设有进料口(6),所述外模(1)内部设有内模(7),所述内模(7)包括第一内模(701)和第二内模(702),所述内模(7)内部设有固定杆(8),所述固定杆(8)表面固定焊接有连接杆(9),所述连接杆(9)一端螺纹连接有活动杆(10),所述活动杆(10)一端的凸块(11)嵌入设于内模(7)内壁固定焊接的嵌入槽(12)内。

2.根据权利要求1所述的用于综合管廊水泥涵管模具,其特征在于,所述外模(1)为两个半圆桶组成,且外模(1)一端通过铰链连接,另一端则通过螺栓插入螺栓孔(5)进行固定。

3.根据权利要求1所述的用于综合管廊水泥涵管模具,其特征在于,所述密封圈(3)与密封盖(2)内壁直径相等。

4.根据权利要求1所述的用于综合管廊水泥涵管模具,其特征在于,所述内模(7)为两块第一内模(701)和两块第二内模(702)交叉组合而成,且第一内模(701)和第二内模(702)连接处为Z型。

5.根据权利要求1所述的用于综合管廊水泥涵管模具,其特征在于,所述固定杆(8)设于内模(7)中心处,其表面焊接的连接杆(9)为一组四根,且四根连接杆(9)呈十字排列,内模(7)两端各一组。

6.根据权利要求1所述的用于综合管廊水泥涵管模具,其特征在于,所述连接杆(9)小于内模(7)内壁半径,且通过拧动活动杆(10) 可分别对第一内模(701)和第二内模(702)进行移动。
