专利号: 2019211864890
申请人: 上海骊勤化工产品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

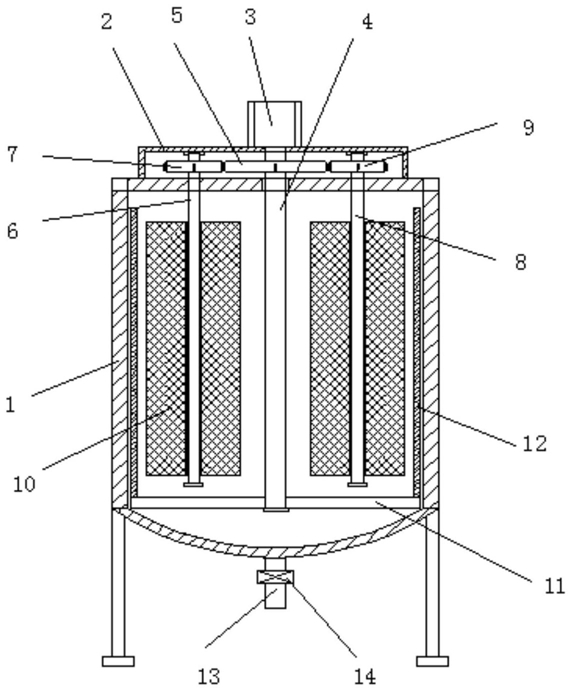

1.一种树脂防凝结搅拌反应釜,其特征在于:包括反应釜(1),所述反应釜(1)为桶状结构,且反应釜(1)的底面为弧形结构,所述反应釜(1)的顶面上固定设置有防护盖(2),所述防护盖(2)的外部顶面中间位置通过电机安装座设置有电机(3),所述电机(3)的输出端通过联轴器设置有转轴一(4),所述转轴一(4)的另一端贯穿防护盖(2)设置在反应釜(1)的内部,且位于防护盖(2)内部的转轴一(4)上通过键连接设置有齿轮一(5),所述齿轮一(5)两侧的防护盖(2)内部分别设置有转轴二(6)和转轴三(8),所述转轴二(6)和转轴三(8)的另一端贯穿防护盖(2)的底面设置在反应釜(1)的内部,且位于反应釜(1)内部的转轴二(6)和转轴三(8)上固定设置有一对网格板(10),所述防护盖(2)内部的转轴二(6)和转轴三(8)上通过键连接设置有齿轮二(7)和齿轮三(9),所述齿轮二(7)与齿轮三(9)分别设置在齿轮一(5)的两侧,且齿轮二(7)与齿轮三(9)分别与齿轮一(5)啮合连接。

2.根据权利要求1所述的一种树脂防凝结搅拌反应釜,其特征在于,所述转轴一(4)位于反应釜(1)内部的端面上固定设置有连接杆(11),所述连接杆(11)的两端竖直设置有弧形搅拌板(12),所述弧形搅拌板(12)与反应釜(1)的内壁相抵。

3.根据权利要求1所述的一种树脂防凝结搅拌反应釜,其特征在于,所述反应釜(1)的端面上开设有进料口(15),所述进料口(15)在纵向方向上位于防护盖(2)的左侧。

4.根据权利要求1所述的一种树脂防凝结搅拌反应釜,其特征在于,所述反应釜(1)的弧形底面中间位置设置有出料管(13),所述出料管(13)上设置有控制阀(14)。

5.根据权利要求1所述的一种树脂防凝结搅拌反应釜,其特征在于,所述转轴二(6)与转轴三(8)完全一致且关于转轴一(4)在竖直方向对称。
