专利号: 2019211958440
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

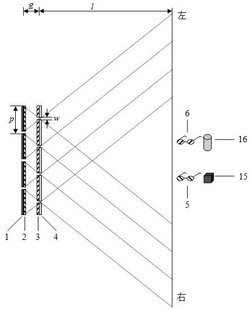

1.均匀分辨率的双视3D显示装置,其特征在于,包括显示屏I,显示屏II,针孔偏振片I,针孔偏振片II,偏振眼镜I和偏振眼镜II;显示屏I、显示屏II、针孔偏振片I、针孔偏振片II平行放置,且对应对齐;针孔偏振片I与显示屏I贴合,针孔偏振片II与显示屏II贴合;针孔偏振片I位于显示屏I与针孔偏振片II之间,针孔偏振片II位于针孔偏振片I与显示屏II之间;针孔偏振片I带有矩形针孔阵列I,针孔偏振片II带有矩形针孔阵列II;针孔偏振片I与针孔偏振片II的偏振方向正交;偏振眼镜I与针孔偏振片I的偏振方向相同,偏振眼镜II与针孔偏振片II的偏振方向相同;显示屏I用于显示复合矩形图像元阵列I,复合矩形图像元阵列I包括矩形图像元阵列I和矩形针孔阵列III,显示屏II用于显示复合矩形图像元阵列II,复合矩形图像元阵列II包括矩形图像元阵列II和矩形针孔阵列IV;矩形针孔阵列I、矩形针孔阵列III中的矩形针孔分别对应对齐;矩形针孔阵列II、矩形针孔阵列IV的矩形针孔分别对应对齐;矩形图像元阵列I通过矩形针孔阵列II和矩形针孔阵列IV重建出一个均匀分辨率的3D图像I,且只能通过偏振眼镜I看到;矩形针孔阵列I发出的光线通过矩形针孔阵列III照明矩形图像元阵列II重建出一个均匀分辨率的3D图像II,且只能通过偏振眼镜II看到。

2.根据权利要求1所述的均匀分辨率的双视3D显示装置,其特征在于,针孔偏振片I、显示屏I的水平宽度相同;针孔偏振片I、显示屏I的垂直宽度相同;针孔偏振片II、显示屏II的水平宽度相同;针孔偏振片II、显示屏II的垂直宽度相同;显示屏I、显示屏II、针孔偏振片I、针孔偏振片II的水平宽度与垂直宽度的比值均相同。

3.根据权利要求2所述的均匀分辨率的双视3D显示装置,其特征在于,矩形针孔阵列I、矩形针孔阵列III中的矩形针孔的水平节距相同;矩形针孔阵列I、矩形针孔阵列III中的矩形针孔的垂直节距相同;矩形针孔阵列II、矩形针孔阵列IV中的矩形针孔的水平节距相同;

矩形针孔阵列II、矩形针孔阵列IV中的矩形针孔的垂直节距相同;矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的水平节距与垂直节距的比值均等于显示屏I的水平宽度与垂直宽度的比值。

4.根据权利要求3所述的均匀分辨率的双视3D显示装置,其特征在于,矩形针孔阵列I、矩形针孔阵列III中的矩形针孔的水平孔径宽度相同;矩形针孔阵列I、矩形针孔阵列III中的矩形针孔的垂直孔径宽度相同;矩形针孔阵列II、矩形针孔阵列IV中的矩形针孔的水平孔径宽度相同;矩形针孔阵列II、矩形针孔阵列IV中的矩形针孔的垂直孔径宽度相同;矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的水平孔径宽度与垂直孔径宽度的比值均等于显示屏I的水平宽度与垂直宽度的比值。

5.根据权利要求1所述的均匀分辨率的双视3D显示装置,其特征在于,矩形针孔阵列II中水平方向上矩形针孔的数目、矩形针孔阵列IV中水平方向上矩形针孔的数目均等于矩形图像元阵列I中水平方向上矩形图像元I的数目;矩形针孔阵列II中垂直方向上矩形针孔的数目、矩形针孔阵列IV中垂直方向上矩形针孔的数目均等于矩形图像元阵列I中垂直方向上矩形图像元I的数目;矩形针孔阵列I中水平方向上矩形针孔的数目、矩形针孔阵列III中水平方向上矩形针孔的数目均等于矩形图像元阵列II中水平方向上矩形图像元II的数目;

矩形针孔阵列I中垂直方向上矩形针孔的数目、矩形针孔阵列III中垂直方向上矩形针孔的数目均等于矩形图像元阵列II中垂直方向上矩形图像元II的数目。

6.根据权利要求5所述的均匀分辨率的双视3D显示装置,其特征在于,矩形图像元阵列I中的矩形图像元I的水平节距等于矩形针孔阵列II中的矩形针孔的水平节距,矩形图像元阵列I中的矩形图像元I的垂直节距等于矩形针孔阵列II中的矩形针孔的垂直节距;矩形图像元阵列II中的矩形图像元II的水平节距等于矩形针孔阵列I中的矩形针孔的水平节距,矩形图像元阵列II中的矩形图像元II的垂直节距等于矩形针孔阵列I中的矩形针孔的垂直节距。

7.根据权利要求6所述的均匀分辨率的双视3D显示装置,其特征在于,显示屏I、显示屏II、针孔偏振片I、针孔偏振片II的水平宽度均相同;显示屏I、显示屏II、针孔偏振片I、针孔偏振片II的垂直宽度均相同;矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的水平节距均相同;矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的垂直节距均相同;矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的水平孔径宽度均相同;矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的垂直孔径宽度均相同。

8.根据权利要求7所述的均匀分辨率的双视3D显示装置,其特征在于,3D图像I的水平观看视角θ1、垂直观看视角θ2、水平分辨率R1、垂直分辨率R2分别为:

其中,p是矩形针孔阵列I中的矩形针孔的水平节距,w是矩形针孔阵列I中的矩形针孔的水平孔径宽度,m1是矩形图像元阵列I中水平方向上矩形图像元I的数目,g是显示屏I与显示屏II的间距,a是显示屏I的垂直宽度与水平宽度的比值。

9.根据权利要求7所述的均匀分辨率的双视3D显示装置,其特征在于,3D图像II的水平观看视角θ3、垂直观看视角θ4、水平分辨率R3、垂直分辨率R4分别为:

其中,p是矩形针孔阵列I中的矩形针孔的水平节距,w是矩形针孔阵列I中的矩形针孔的水平孔径宽度, m2是矩形图像元阵列II中水平方向上矩形图像元II的数目,l是观看距离,g是显示屏I与显示屏II的间距,a是显示屏I的垂直宽度与水平宽度的比值。

10.根据权利要求1所述的均匀分辨率的双视3D显示装置,其特征在于,矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的水平孔径宽度与水平节距的比值在10%到20%之间最为合适,矩形针孔阵列I、矩形针孔阵列II、矩形针孔阵列III、矩形针孔阵列IV中的矩形针孔的垂直孔径宽度与垂直节距的比值在10%到20%之间最为合适。
