专利号: 2019211958578
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

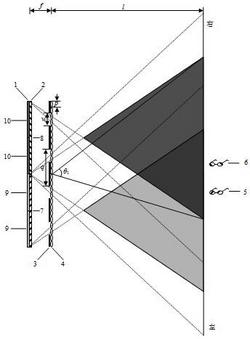

1.基于微透镜阵列的集成成像双视3D显示装置,其特征在于,其特征在于,包括显示屏,偏振片,针孔阵列,微透镜阵列,偏振眼镜I和偏振眼镜II;偏振片与显示屏贴合,针孔阵列与微透镜阵列贴合;偏振片位于显示屏与针孔阵列之间,针孔阵列位于显示屏与微透镜阵列之间;显示屏,偏振片,针孔阵列,微透镜阵列平行放置且对应对齐;显示屏,偏振片,针孔阵列和微透镜阵列的水平宽度均相同;显示屏,偏振片,针孔阵列和微透镜阵列的垂直宽度均相同;显示屏位于微透镜阵列的焦平面,用于显示微图像阵列;微图像阵列由子微图像阵列I和子微图像阵列II组成;子微图像阵列I由图像元I连续排列组成,子微图像阵列II由图像元II连续排列组成;偏振片由子偏振片I和子偏振片II组成,子偏振片I与子偏振片II的偏振方向正交;偏振眼镜I的偏振方向与子偏振片I相同,偏振眼镜II的偏振方向与子偏振片II相同;子微图像阵列I与子偏振片I对应对齐,子微图像阵列II与子偏振片II对应对齐;在针孔阵列中,所有针孔的水平节距均相同,所有针孔的垂直节距均相同,所有针孔的水平孔径宽度均相同,所有针孔的垂直孔径宽度均相同,且针孔的水平节距和垂直节距的比值与水平孔径宽度和垂直孔径宽度的比值的乘积等于针孔阵列的水平宽度和垂直宽度的比值的一半;子微图像阵列I中每个图像元I的中心均与对应针孔的中心对应对齐,子微图像阵列II中每个图像元II的中心均与对应针孔的中心对应对齐;子微图像阵列I中每个图像元I的水平节距与其对应针孔的水平节距相同,子微图像阵列I中每个图像元I的垂直节距与其对应针孔的垂直节距相同;子微图像阵列II中每个图像元II的水平节距与其对应针孔的水平节距相同,子微图像阵列II中每个图像元II的垂直节距与其对应针孔的垂直节距相同;子微图像阵列I中每个图像元I均通过对应的针孔和对应的多个微透镜重建出多个

3D图像I,并在观看区域合并成一个均匀分辨率3D图像I,且只能通过偏振眼镜I看到;子微图像阵列II中每个图像元II均通过对应的针孔和对应的多个微透镜重建出多个3D图像II,并在观看区域合并成一个均匀分辨率3D图像II,且只能通过偏振眼镜II看到。

2.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,针孔的水平节距和垂直节距均是微透镜的节距的倍数;针孔的水平孔径宽度和垂直孔径宽度均是微透镜的节距的倍数。

3.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,子偏振片I与子偏振片II的水平宽度相同。

4.根据权利要求3所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,3D图像I与3D图像II的水平分辨率相同,3D图像I与3D图像II的垂直分辨率相同。

5.根据权利要求4所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,3D图像I的水平分辨率R1、垂直分辨率R2为:其中,p是微透镜的节距,w是针孔的水平孔径宽度,m是子微图像阵列I中水平方向上图像元I的数目。

6.根据权利要求3所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,针孔的水平节距与垂直节距的比值等于针孔阵列的水平宽度与垂直宽度的比值;针孔的水平孔径宽度等于垂直孔径宽度。

7.根据权利要求6所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,3D图像I与3D图像II的水平观看视角相同,3D图像I与3D图像II的垂直观看视角相同。

8.根据权利要求7所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,3D图像I的水平观看视角θ1、垂直观看视角θ2分别为:其中,q是针孔的水平节距,p是微透镜的节距,w是针孔的水平孔径宽度,m是子微图像阵列I中水平方向上图像元I的数目,l是观看距离,f是微透镜的焦距,a是针孔阵列的垂直宽度与水平宽度的比值。
