专利号: 2019212014766
申请人: 安徽寿县银丰棉业有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

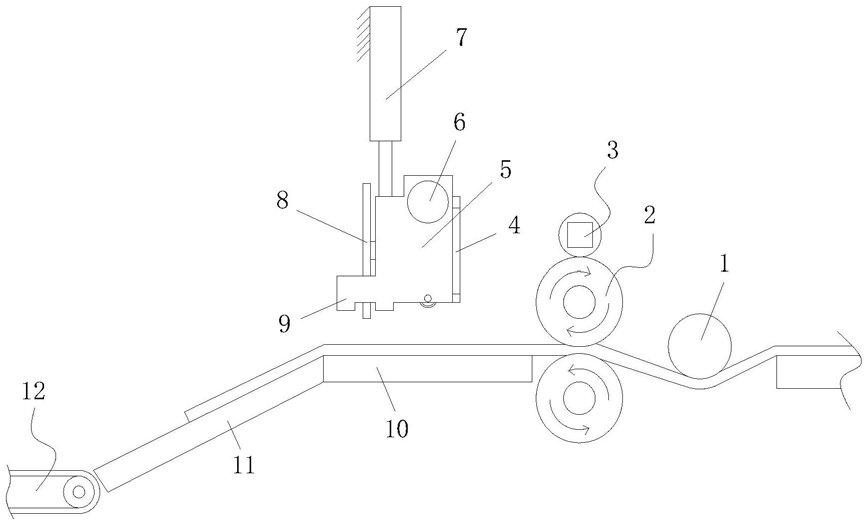

1.一种棉被精准切割装置,包括固定在地面上的机架、固定在机架上且水平设置的切割支撑板(10),所述切割支撑板(10)前端设有棉被拉扯输送机构(2),所述棉被拉扯输送机构(2)上设有滚轮式计米传感器(3),其特征在于,所述切割支撑板(10)后端连接有倾斜向下设置的棉被滑板(11),所述棉被滑板(11)较低的一侧设有平带输送机(12),所述切割支撑板(10)上方设有棉被切割机构;

所述棉被切割机构包括水平设置的支架(5),所述支架(5)上方两端各固接有一个竖直设置的气压缸(7),所述气压缸(7)缸筒与机架固接在一起,所述支架(5)上设置水平设置的第一电机(4),所述第一电机(4)上下两端各固接有一个延长块(13),每个所述延长块(13)上均螺纹连接有一个水平设置的螺纹杆(14),所述螺纹杆(14)沿支架(5)长度方向设置、且两端与支架(5)转动连接在一起,其中一个螺纹杆(14)端部连接有第二电机(6),所述第二电机(6)固接在支架(5)上,两个螺纹杆(14)通过角带(18)等速传动;

所述第一电机(4)转轴贯穿支架(5)开设的滑道(15),所述第一电机(4)转轴上固接有同轴设置的切割盘(8),所述支架(5)底部一体成型有两个压板(9),两个所述压板(9)之间留设有切割间隙(16),所述切割盘(8)置于切割间隙(16)内,所述切割支撑板(10)上开设有与切割盘(8)配合使用的切割槽(17)。

2.根据权利要求1所述的一种棉被精准切割装置,其特征在于,所述棉被拉扯输送机构(2)包括两个平行设置的橡胶辊,两个所述橡胶辊与机架转动连接在一起,两个所述橡胶辊外圆周之间最小的距离小于蓬松状态棉被的厚度,其中一个橡胶辊的转轴连接有旋转电机,所述滚轮式计米传感器(3)的测长滚轮与其中一个橡胶辊相接触。

3.根据权利要求1所述的一种棉被精准切割装置,其特征在于,棉被拉扯输送机构(2)靠近棉被生产设备的一侧的棉被上放置有配重光棍(1)。

4.根据权利要求1或2所述的一种棉被精准切割装置,其特征在于,所述滚轮式计米传感器(3)为光电旋转编码器计米轮。
