专利号: 201921206893X
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

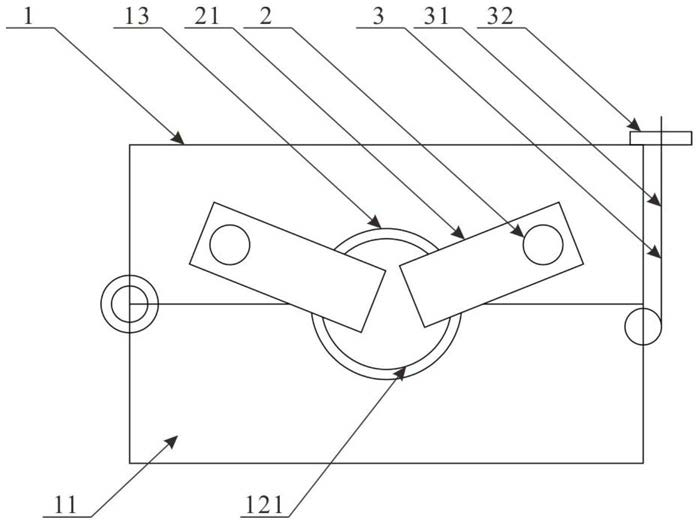

1.一种用于铣槽的铣床夹具,其特征在于,包括安装架,安装架的一端通过较轴与扣合盖连接,扣合盖的端部设置有固定夹,扣合盖和安装架的上端相对应的位置处设置有定位凹槽,扣合盖和安装架下部与定位凹槽相对的位置处设置有定位孔槽;安装架上邻近定位凹槽的位置处对称设置有两个定位杆;所述定位杆包括上端的定位板,定位杆的中部套设有若干限位凸缘。

2.根据权利要求1所述的用于铣槽的铣床夹具,其特征在于,所述安装架内侧中部设置有抵接台。

3.根据权利要求1所述的用于铣槽的铣床夹具,其特征在于,所述定位凹槽上安装有限位环。

4.根据权利要求1所述的用于铣槽的铣床夹具,其特征在于,所述限位凸缘呈椭圆状,限位凸缘与定位杆的连接部位于限位凸缘的一侧。

5.根据权利要求1所述的用于铣槽的铣床夹具,其特征在于,所述定位杆上的限位凸缘至少有三个。

6.根据权利要求5所述的用于铣槽的铣床夹具,其特征在于,所述定位杆上的限位凸缘大小互不相同。

7.根据权利要求1所述的用于铣槽的铣床夹具,其特征在于,所述固定夹包括与扣合盖铰接的固定螺杆,固定螺杆上套设有固定螺母。
