专利号: 2019212082265
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

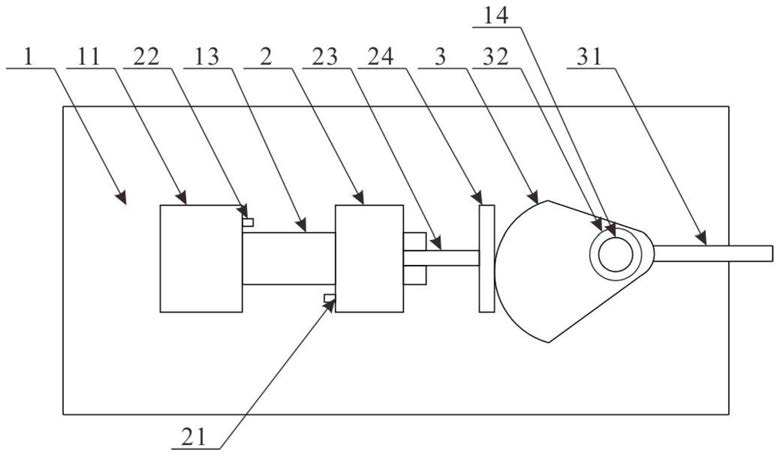

1.一种用于铣削加工的铣床夹具,其特征在于,包括底座,底座上平行设置有固定块和活动块,固定块与活动块相对的侧面上分别设置有若干安装孔和定位孔,安装孔和定位孔内分别活动安装有定位销;底座上设置有滑槽,活动块下端设置有与滑槽配合的滑块;活动块后侧设置有承接杆,底座后侧设置有固定柱,固定柱上套接有凸轮,凸轮与承接杆抵接。

2.根据权利要求1所述的用于铣削加工的铣床夹具,其特征在于,所述固定柱上端套接有固定螺母,固定螺母下表面与凸轮抵接。

3.根据权利要求1所述的用于铣削加工的铣床夹具,其特征在于,所述凸轮一侧与转杆固定连接。

4.根据权利要求1所述的用于铣削加工的铣床夹具,其特征在于,所述承接杆的末端设置有承接板,承接板与凸轮抵接。

5.根据权利要求1所述的用于铣削加工的铣床夹具,其特征在于,所述安装孔与定位孔的数量相同且位置相对应。
