专利号: 201921208403X
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

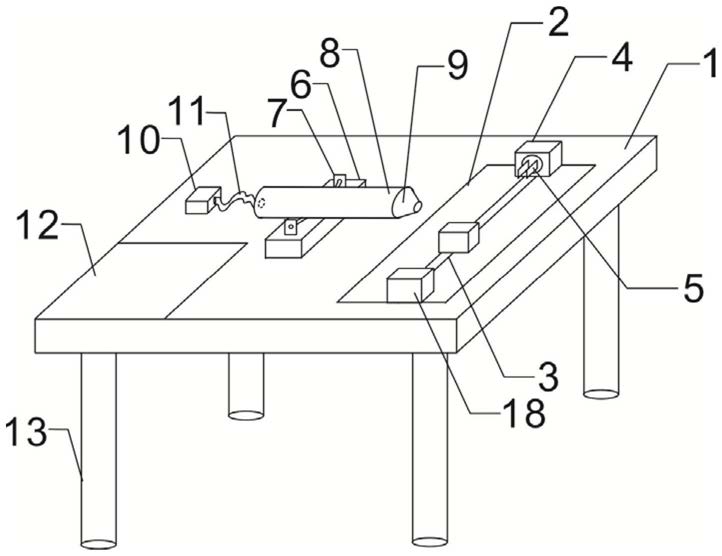

1.一种焊缝气密性检测装置,其特征在于,包括检测平台(1),所述检测平台(1)一侧设置有升降台(2),所述升降台(2)下方通过液压杆一与液压缸一(17)连接,所述液压缸一(17)设置在所述检测平台(1)内,所述升降台(2)中部设置有滑轨(3),所述滑轨(3)上设置有两个夹持装置,所述夹持装置包括滑台(4),其中一个所述滑台(4)通过液压杆二与液压缸二(18)连接,所述滑台(4)可在所述滑轨(3)上滑动,所述滑台(4)内侧设置有旋转座(14),所述旋转座(14)与旋转电机输出端连接,所述旋转电机设置在所述滑台(4)内,所述旋转座(14)上设置有两个夹持爪(5),一侧所述夹持爪(5)上螺纹连接有T字形固定杆(15),所述检测平台(1)左侧设置有充气检测装置;

所述充气检测装置包括固定台(6),所述固定台(6)设置在所述检测平台(1)左侧,所述固定台(6)上两侧设置有固定座(7),两个所述固定座(7)中间通过转动销(16)设置有充气筒(8),所述固定座(7)上设置有限制所述转动销(16)转动的限位杆,所述充气筒(8)一侧设置有圆台型橡胶检测接头(9),所述检测接头(9)可到达所述滑轨(3)上方,所述充气筒(8)另一侧通过气管(11)与离心风机(10)连接,所述检测平台(1)上设置有开关(12),所述液压缸一(17)、所述液压缸二(18)、所述旋转电机和所述离心风机(10)均与所述开关(12)连接。

2.如权利要求1所述的焊缝气密性检测装置,其特征在于,所述开关(12)与控制器连接。

3.如权利要求2所述的焊缝气密性检测装置,其特征在于,所述控制器为STM32F103ZET6型单片机。

4.如权利要求1所述的焊缝气密性检测装置,其特征在于,所述检测平台(1)下方设置有若干支撑脚(13)。

5.如权利要求1所述的焊缝气密性检测装置,其特征在于,所述充气筒(8)与所述检测接头(9)之间设置有密封胶条。

6.如权利要求1所述的焊缝气密性检测装置,其特征在于,所述离心风机(10)上设置有液压控制器。

7.如权利要求6所述的焊缝气密性检测装置,其特征在于,所述液压控制器型号为HC-

810型数显气压开关控制器。

8.如权利要求1所述的焊缝气密性检测装置,其特征在于,所述固定杆(15)前端设置有橡胶保护套。
