专利号: 2019212110496
申请人: 上海骊勤化工产品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

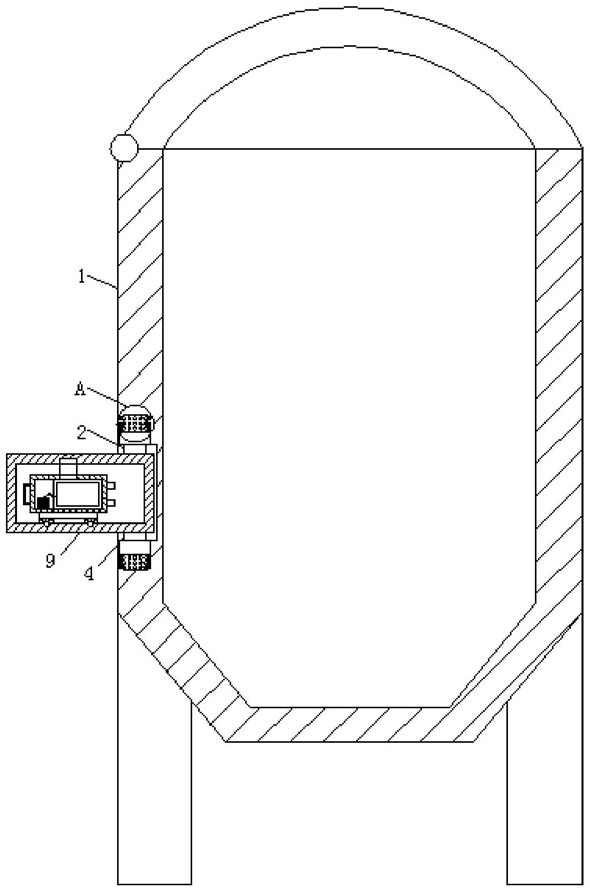

1.一种树脂反应釜的DCS集散控制系统,包括反应釜(1),其特征在于:所述反应釜(1)的一侧外壁开设有矩形槽(2),矩形槽(2)的上下端内壁上均开设有圆形槽(3),两个所述圆形槽(3)的内壁通过滚动轴承转动连接有安装杆(4),所述圆形槽(3)远离矩形槽(2)中心的一端内壁开设有安装槽(5),安装槽(5)内滑动连接有卡块(6),所述卡块(6)与安装槽(5)底面上均固定连接有弹簧(7),安装杆(4)的上下两端杆体外壁还开设有卡槽(8),且卡块(6)均置于卡槽(8)内;所述安装杆(4)的中部杆体外壁通过螺钉固定连接有安装箱体(9),安装箱体(9)内部设有控制盒(10),所述控制盒(10)的上端面中心位置与安装箱体(9)内顶面之间通过滚动轴承转动连接有固定杆(11),控制盒(10)内部两侧分被固定有控制器(12)和控制面板(13),所述控制盒(10)的底部通过螺钉固定有安装板(14),安装板(14)下端面两侧均焊接有支撑腿(15),所述支撑腿(15)的下端均安装有滚珠(16),所述安装箱体(9)的内底面还开设有滚槽(17),且滚槽(17)为圆形结构,所述滚珠(16)均置于滚槽(17)内,所述支撑腿(15)的下端两侧还固定有磁块一(18),所述控制盒(10)靠近控制器(12)的一侧外壁还安装有拉动手柄(19),所述滚槽(17)的两侧内外侧均固定有磁块二(20)。2.根据权利要求1所述的一种树脂反应釜的DCS集散控制系统,其特征在于,两侧所述磁块二(20)分被位于支撑腿(15)的前后端位置,且磁块二(20)与磁块一(18)的上端高度一致。3.根据权利要求1所述的一种树脂反应釜的DCS集散控制系统,其特征在于,所述安装槽(5)和卡槽(8)均设有多个并分别均匀等距分布在圆形槽(3)的内壁上和安装杆(4)的上下两端杆体外壁上。4.根据权利要求1所述的一种树脂反应釜的DCS集散控制系统,其特征在于,所述安装箱体(9)的后侧密封,前侧为敞开结构。5.根据权利要求1所述的一种树脂反应釜的DCS集散控制系统,其特征在于,所述卡块(6)的一端为圆弧状结构。6.根据权利要求1所述的一种树脂反应釜的DCS集散控制系统,其特征在于,所述控制器(12)的型号为MAM-100。
