专利号: 2019212124179
申请人: 深圳市汇顶科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种指纹识别组件,应用于具有显示模组的电子装置,所述显示模组至少包括显示面板、以及位于所述显示面板上的显示盖板,其特征在于,所述指纹识别组件包括:位于所述显示面板之下的指纹识别模组、以及光源,所述显示盖板上设有用于容纳所述光源的容纳空间,以使所述光源设在所述指纹识别模组之上,所述容纳空间用于缩短所述光源与所述显示模组上的指纹识别区域的距离。

2.根据权利要求1所述的一种指纹识别组件,其特征在于,所述显示盖板至少设有非显示区域,所述容纳空间位于所述非显示区域,所述光源和所述指纹识别模组均设在所述非显示区域内。

3.根据权利要求2所述的一种指纹识别组件,其特征在于,所述容纳空间为设在所述非显示区域朝向所述指纹识别模组一侧上的腔体结构。

4.根据权利要求3所述的一种指纹识别组件,其特征在于,所述容纳空间为内凹形结构,且所述内凹形结构的开口朝向所述指纹识别模组。

5.根据权利要求2-4中任一所述的一种指纹识别组件,其特征在于,所述容纳空间为盲孔结构。

6.根据权利要求1所述的一种指纹识别组件,其特征在于,所述光源为独立于所述显示模组的非可见光源。

7.根据权利要求1所述的一种指纹识别组件,其特征在于,所述显示盖板在非显示区域与所述指纹识别模组相邻的一侧上、以及所述容纳空间的内壁上均设有遮挡层。

8.根据权利要求7所述的一种指纹识别组件,其特征在于,所述遮挡层采用对所述光源发出的光波具有透过性的材料制备而成。

9.根据权利要求7或8所述的一种指纹识别组件,其特征在于,所述光源为近红外光源时,所述遮挡层采用红外透视油墨。

10.根据权利要求1-4中任一所述的一种指纹识别组件,其特征在于,所述显示盖板还设有显示区域,非显示区域位于所述显示区域的外围,所述指纹识别区域至少部分位于所述显示区域内。

11.根据权利要求1-4中任一所述的一种指纹识别组件,其特征在于,所述显示盖板和所述显示面板之间还设有第一电路板,所述光源设置在所述第一电路板上且与所述第一电路板电连接。

12.根据权利要求11所述的一种指纹识别组件,其特征在于,所述第一电路板为印制电路板时,所述印制电路板与所述光源之间还设有第二电路板,所述第二电路板用于将所述光源与所述印制电路板的连接电路与外部电路电连接,其中,所述第二电路板为柔性印制电路板。

13.根据权利要求12所述的一种指纹识别组件,其特征在于,所述第二电路板与液晶显示组件的走线区域电连接后再与所述外部电路电连接,或者所述第二电路板与所述指纹识别模组的走线区域电连接后再与所述外部电路电连接。

14.根据权利要求13所述的一种指纹识别组件,其特征在于,所述第一电路板为柔性印制电路板时,所述柔性印制电路板与所述液晶显示组件之间还设有补强板。

15.一种光学指纹显示模组,其特征在于,至少包括显示模组、以及如上述权利要求1-

14所述的指纹识别组件,所述显示模组至少包括显示面板、以及位于所述显示面板上的显示盖板;

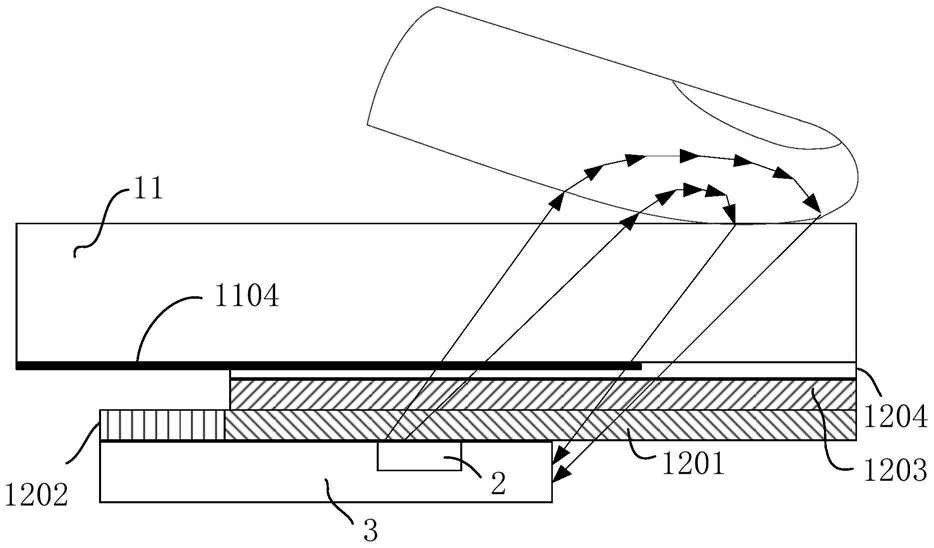

所述指纹识别组件包括:位于所述显示面板之下的指纹识别模组、以及光源,所述显示盖板上设有用于容纳所述光源的容纳空间,以使所述光源设在所述指纹识别模组之上;所述光源用于向所述显示模组上的指纹识别区域发射照射光,所述照射光在照射到所述指纹识别区域的手指时形成反射光,并透过所述指纹识别模组上方的所述显示模组传输至所述指纹识别模组。

16.根据权利要求15所述的一种光学指纹显示模组,其特征在于,所述显示盖板包括显示区域和非显示区域,所述非显示区域位于所述显示区域的外围,且所述指纹识别组件和所述光源均设在所述非显示区域内。

17.根据权利要求16所述的一种光学指纹显示模组,其特征在于,所述指纹识别模组位于所述非显示区域的顶部或底部,所述光源分布在所述指纹识别模组的至少一侧。

18.根据权利要求17所述的一种光学指纹显示模组,其特征在于,所述光源设于所述非显示区域的侧壁时,所述指纹识别模组位于所述非显示区域内靠近所述光源的一角。

19.根据权利要求17所述的一种光学指纹显示模组,其特征在于,所述光源设于所述非显示区域的顶部或底部时,所述光源分布在所述指纹识别模组的一侧或两侧。

20.根据权利要求15所述的一种光学指纹显示模组,其特征在于,所述显示面板至少包括位于所述指纹识别模组上的液晶显示面板、以及位于所述液晶显示面板和电路板之间的彩色滤光层。

21.根据权利要求20所述的一种光学指纹显示模组,其特征在于,所述显示面板还包括粘结层,所述粘结层位于所述显示盖板和所述彩色滤光层之间,所述粘结层的第一面与分别与所述电路板和所述显示盖板粘结,所述粘结层的第二面与所述彩色滤光层粘结。

22.一种电子装置,其特征在于,所述电子装置包括上述权利要求15-21中任一所述的一种光学指纹显示模组。
