专利号: 2019212131863
申请人: 深圳市汇顶科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种指纹识别显示模组,其特征在于,包括光学指纹传感器、指纹检测光源、背光模组和与所述背光模组相对设置的显示面板;

所述光学指纹传感器位于所述背光模组背离所述显示面板的一侧,所述指纹检测光源用于向所述显示面板上的指纹检测区域发出探测光,所述光学指纹传感器用于接收所述探测光经所述指纹检测区域上的手指反射后并透过所述背光模组的返回光,以根据所述返回光形成指纹图像;

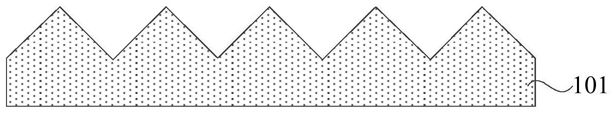

其中,所述背光模组包括第一棱镜层和第二棱镜层,所述第一棱镜层的棱镜谷与所述第二棱镜层的棱镜谷之间的夹角呈锐角设置。

2.根据权利要求1所述的指纹识别显示模组,其特征在于,所述第一棱镜层的棱镜谷与所述第二棱镜层的棱镜谷之间的夹角为0-45°。

3.根据权利要求1所述的指纹识别显示模组,其特征在于,所述第一棱镜层和所述第二棱镜层中其中一个的顶角大于90°,其中另一个的顶角小于等于90°。

4.根据权利要求3所述的指纹识别显示模组,其特征在于,所述第一棱镜层和所述第二棱镜层中其中一个的顶角为100-150°,其中另一个的顶角为75-90°。

5.根据权利要求1-4任一所述的指纹识别显示模组,其特征在于,所述背光模组还包括:可使所述探测光透过的扩散膜,所述第一棱镜层位于所述第二棱镜层朝向所述显示面板的一侧,所述扩散膜位于所述第二棱镜层背离所述显示面板的一侧,所述扩散膜用于对所述背光模组发出的可见光进行雾化。

6.根据权利要求5所述的指纹识别显示模组,其特征在于,所述背光模组还包括:可使所述探测光透过的反射膜,所述反射膜位于所述扩散膜背离所述显示面板的一侧,所述反射膜用于对所述背光模组发出的可见光进行反射。

7.根据权利要求6所述的指纹识别显示模组,其特征在于,所述背光模组还包括:钢板,所述钢板位于所述反射膜背离所述显示面板的一侧,且所述钢板与所述光学指纹传感器相对应的位置处设有可供所述返回光透过的第一开孔。

8.根据权利要求7所述的指纹识别显示模组,其特征在于,所述背光模组还包括:导光板,所述导光板位于所述扩散膜与所述反射膜之间。

9.根据权利要求1-4任一所述的指纹识别显示模组,其特征在于,所述指纹检测光源位于所述显示面板的玻璃盖板下方;

或者所述指纹检测光源位于所述背光模组背离所述显示面板的一侧,且所述背光模组的钢板上设有可供所述探测光透过的第二开孔。

10.根据权利要求9所述的指纹识别显示模组,其特征在于,所述指纹检测光源为红外指纹检测光源。

11.根据权利要求1-4任一所述的指纹识别显示模组,其特征在于,还包括透镜,所述透镜位于所述光学指纹传感器朝向所述显示面板的一侧且与所述光学指纹传感器相对应,以使所述返回光透过所述背光模组后再经过所述透镜进入所述光学指纹传感器。

12.一种屏下光学指纹识别装置,应用于具有背光模组和显示面板的电子设备,所述背光模组和所述显示面板相对设置,其特征在于,包括光学指纹传感器和指纹检测光源;

所述光学指纹传感器位于所述背光模组背离所述显示面板的一侧,所述指纹检测光源用于向所述显示面板上的指纹检测区域发出探测光,所述光学指纹传感器用于接收所述探测光经所述指纹检测区域上的手指反射后并透过所述背光模组的返回光,以根据所述返回光形成指纹图像;

其中,所述背光模组包括第一棱镜层和第二棱镜层,且所述第一棱镜层的棱镜谷与所述第二棱镜层的棱镜谷之间的夹角呈锐角设置。

13.根据权利要求12所述的屏下光学指纹识别装置,其特征在于,所述第一棱镜层的棱镜谷与所述第二棱镜层的棱镜谷之间的夹角为0-45°。

14.根据权利要求13所述的屏下光学指纹识别装置,其特征在于,所述第一棱镜层的顶角大于90°,所述第二棱镜层的顶角小于等于90°;

或者,所述第一棱镜层的顶角小于等于90°,所述第二棱镜层的顶角大于90°。

15.根据权利要求14所述的屏下光学指纹识别装置,其特征在于,所述第一棱镜层的顶角为100-150°,所述第二棱镜层的顶角为75-90°;

或者,所述第二棱镜层的顶角为100-150°,所述第一棱镜层的顶角为75-90°。

16.根据权利要求12-15任一所述的屏下光学指纹识别装置,其特征在于,所述背光模组还包括:可使所述探测光透过的扩散膜,所述第一棱镜层位于所述第二棱镜层朝向所述显示面板的一侧,所述扩散膜位于所述第二棱镜层背离所述显示面板的一侧,所述扩散膜用于对所述背光模组发出的可见光进行雾化。

17.根据权利要求16所述的屏下光学指纹识别装置,其特征在于,所述背光模组还包括:可使所述探测光透过的反射膜,所述反射膜位于所述扩散膜背离所述显示面板的一侧,所述反射膜用于对所述背光模组发出的可见光进行反射。

18.根据权利要求17所述的屏下光学指纹识别装置,其特征在于,所述背光模组还包括:钢板,所述钢板位于所述反射膜背离所述显示面板的一侧,且所述钢板与所述光学指纹传感器相对应的位置处设有可供所述返回光透过的第一开孔。

19.根据权利要求18所述的屏下光学指纹识别装置,其特征在于,所述背光模组还包括:导光板,所述导光板位于所述扩散膜与所述反射膜之间。

20.根据权利要求12-15任一所述的屏下光学指纹识别装置,其特征在于,所述指纹检测光源位于所述显示面板的玻璃盖板下方;

或者所述指纹检测光源位于所述背光模组背离所述显示面板的一侧,且所述背光模组的钢板上设有可供所述探测光透过的第二开孔。

21.根据权利要求20所述的屏下光学指纹识别装置,其特征在于,所述指纹检测光源为红外指纹检测光源。

22.根据权利要求12-15任一所述的屏下光学指纹识别装置,其特征在于,还包括透镜,所述透镜位于所述光学指纹传感器朝向所述显示面板的一侧且与所述光学指纹传感器相对应,以使所述返回光透过背光模组后再经过所述透镜进入所述光学指纹传感器。

23.一种电子设备,其特征在于,包括上述权利要求1-11任一所述的指纹识别显示模组。
