专利号: 2019212182348
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

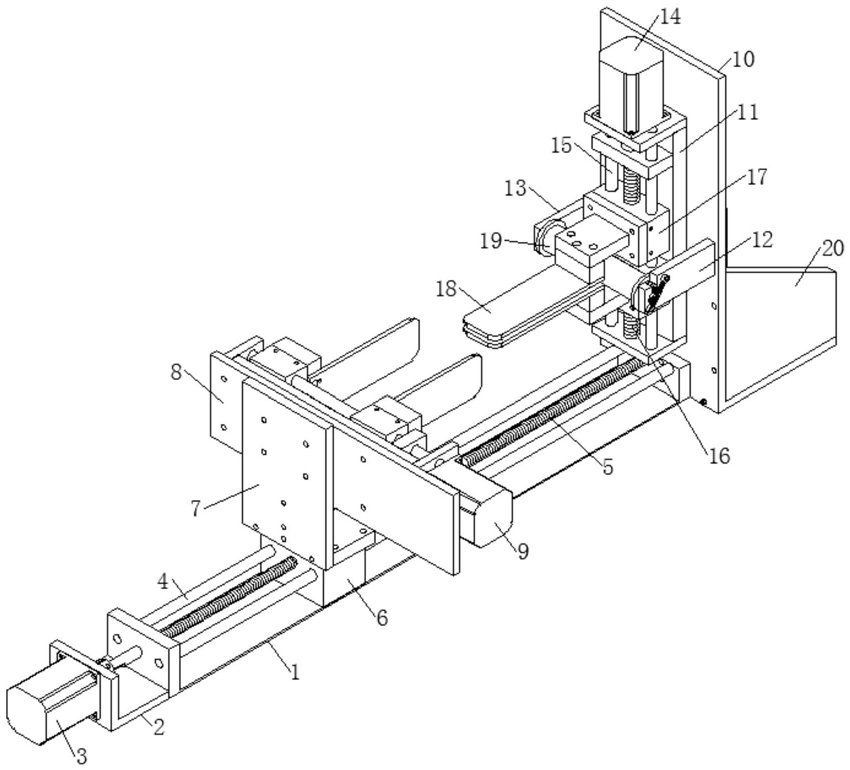

1.一种塑料直通袋折叠机,包括U型底座一(1),其特征在于:所述U型底座一(1)的左端通过螺栓固定有L型电机座(2),所述L型电机座(2)的左侧壁通过螺栓固定有电动机一(3),且电动机一(3)的输出轴端贯穿L型电机座(2)的左侧壁,所述U型底座一(1)的内腔分别横向安装有两组限位滑杆一(4)和定位螺杆一(5),且两组限位滑杆一(4)关于定位螺杆一(5)前后对称设置,所述定位螺杆一(5)的左端贯穿U型底座一(1)的左侧壁与电动机一(3)的输出轴端通过联轴器固定连接,所述限位滑杆一(4)与定位螺杆一(5)的外壁之间套接有定位滑块一(6),所述定位滑块一(6)的顶部通过螺栓固定有L型支撑座一(7),所述L型支撑座一(7)的左侧板的右壁通过螺栓固定有水平机械臂(8),所述水平机械臂(8)的外壁通过螺栓固定有电动机二(9),所述U型底座一(1)的右侧壁通过螺栓固定有L型支撑座二(10),所述L型支撑座二(10)的左侧壁的中部通过螺栓竖向固定有U型底座二(11),且U型底座二(11)设置在U型底座一(1)的右端上方,所述L型支撑座二(10)的左侧壁通过螺栓关于U型底座二(11)前后平行对称固定有滚子固定板(12)和滚子活动板(13),且滚子固定板(12)设置在滚子活动板(13)的前侧,所述U型底座二(11)的顶部通过螺栓固定有电动机三(14),所述U型底座二(11)的内腔分别竖向安装有两组限位滑杆三(15)和定位螺杆三(16),且两组限位滑杆三(15)关于定位螺杆三(16)前后对称设置,所述定位螺杆三(16)的顶端贯穿U型底座二(11)的顶部与电动机三(14)的输出轴端通过联轴器固定连接,所述限位滑杆三(15)和定位螺杆三(16)之间上下对称安装有定位滑块三(17),两组所述定位滑块三(17)的内端面均通过螺栓固定有L型对接板二(18),且L型对接板二(18)平行于U型底座一(1)的底部设置,所述滚子固定板(12)与滚子活动板(13)之间纵向安装有滚子(19),且滚子(19)设置在两组L型对接板二(18)之间,所述电动机一(3)、电动机二(9)和电动机三(14)的电性输入端均通过控制电脑以及导线与外界电源箱之间电性连接。

2.根据权利要求1所述的一种塑料直通袋折叠机,其特征在于:所述定位螺杆一(5)与U型底座一(1)的连接处以及定位螺杆三(16)与U型底座二(11)的连接处均设置有耐磨轴承,且定位螺杆三(16)的外壁上下对称开设有旋向相反的外螺纹。

3.根据权利要求1所述的一种塑料直通袋折叠机,其特征在于:所述定位螺杆一(5)与定位滑块一(6)之间以及定位滑块三(17)与定位螺杆三(16)之间均通过相互配合的螺纹连接,且两组定位滑块三(17)的侧壁中部分别开设有旋向相反的螺纹孔。

4.根据权利要求1所述的一种塑料直通袋折叠机,其特征在于:所述水平机械臂(8)包括连接板(81),所述连接板(81)通过螺栓与L型支撑座一(7)的左侧板固定连接,且连接板(81)平行于U型底座一(1)的底部设置,所述连接板(81)的外壁通过螺栓左右对称固定有支撑侧板(82),两组所述支撑侧板(82)之间分别横向安装有两组限位滑杆二(83)和定位螺杆二(84),且两组限位滑杆二(83)关于定位螺杆二(84)上下对称设置,所述定位螺杆二(84)的右端贯穿右侧的支撑侧板(82)的侧壁与电动机二(9)的输出轴端通过联轴器固定连接,所述限位滑杆二(83)与定位螺杆二(84)之间左右对称安装有定位滑块二(85),两组所述定位滑块二(85)的内侧壁通过螺栓固定有L型对接板一(86)。

5.根据权利要求4所述的一种塑料直通袋折叠机,其特征在于:所述定位螺杆二(84)与支撑侧板(82)的连接处安装有耐磨轴承,且定位螺杆二(84)的外壁左右对称开设有旋向相反的外螺纹。

6.根据权利要求4所述的一种塑料直通袋折叠机,其特征在于:所述定位滑块二(85)与定位螺杆二(84)之间通过相互配合的螺纹连接,且两组定位滑块二(85)的侧壁中部分别开设有旋向相反的螺纹孔。

7.根据权利要求1所述的一种塑料直通袋折叠机,其特征在于:所述滚子固定板(12)包括固定板一(121)和固定板二(122),且固定板一(121)与固定板二(122)的顶端通过销轴活动连接,所述固定板一(121)与固定板二(122)的连接处开设有与滚子(19)相配合的滚子卡孔(123),所述固定板一(121)的左端上部与固定板二(122)的底部倾斜设置有连接弹簧(124),所述固定板一(121)的后端开设有固定螺孔(125)。

8.根据权利要求1所述的一种塑料直通袋折叠机,其特征在于:所述滚子活动板(13)包括活动板一(131)和活动板二(132),所述活动板一(131)与活动板二(132)的连接处设置有连接铰链(133),所述活动板一(131)的外壁右侧开设有与滚子(19)相配合的滚子安装孔(134),所述活动板二(132)的外壁对称开设有连接插孔(135)。

9.根据权利要求1所述的一种塑料直通袋折叠机,其特征在于:所述U型底座一(1)、L型电机座(2)、电动机一(3)、限位滑杆一(4)、定位螺杆一(5)、定位滑块一(6)和L型支撑座一(7)构成线性模组,所述水平机械臂(8)为移动端模组,所述L型支撑座二(10)、U型底座二(11)、电动机三(14)限位滑杆三(15)、定位螺杆三(16)、定位滑块三(17)和L型对接板二(18)构成固定端模组。
