专利号: 2019212194701
申请人: 上海骊勤化工产品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

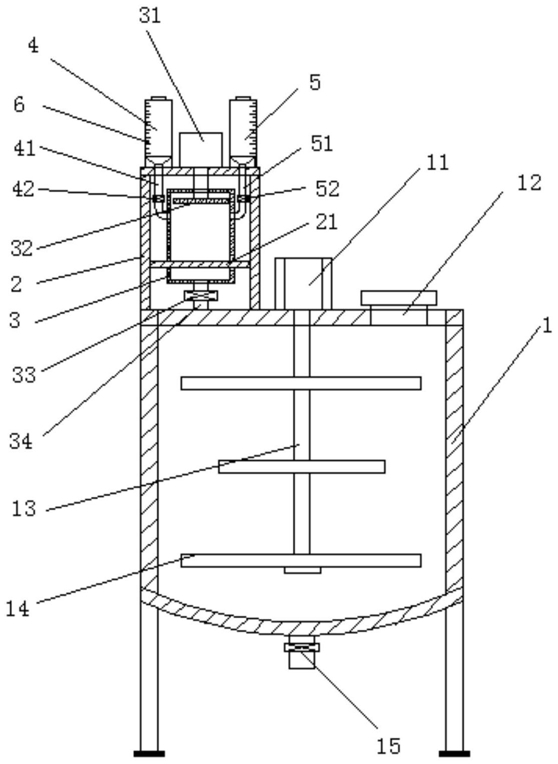

1.一种树脂反应釜加料口,其特征在于:包括反应釜(1),所述反应釜(1)为桶装结构,且反应釜(1)的底面为弧形结构,所述反应釜(1)的顶面中心位置通过电机安装座固定设置有电机(11),所述电机(11)的输出端通过联轴器设置有搅拌轴(13),所述搅拌轴(13)位于反应釜(1)的内部,且在搅拌轴(13)上设置若干组搅拌叶(14),所述反应釜(1)顶面位于电机(11)的右侧开设有进料口(12),且反应釜(1)顶面位于电机(11)的左侧固定架设有加料台(2);

所述加料台(2)为U型结构,所述加料台(2)倒置在反应釜(1)的顶面上,所述加料台(2)U型结构的内部水平设置有支撑板(21),所述支撑板(21)的板面上开有供液压筒(3)安装的液压筒安装槽(22),所述液压筒(3)通过液压筒安装槽(22)固定设置在加料台(2)的内部,所述加料台(2)的外部顶面上固定设置有液压缸(31),所述液压缸(31)的活塞杆贯穿加料台(2)的顶面设置在液压筒(3)的内部,且位于液压筒(3)内部的活塞杆端面上固定设置有柱塞头(32),所述液压筒(3)的底面上连接有加料管(34),加料管(34)的另一端设置在反应釜(1)的内部,且在加料管(34)上设置有控制阀一(33);

所述液压缸(31)两侧的加料台(2)的台面上分别设置有液体加料腔(4)和固体加料腔(5),所述液体加料腔(4)的底面上连接有液体出料管(41),液体出料管(41)的另一端贯穿液压筒(3)的侧壁设置在液压筒(3)的内部,且在液体出料管(41)上设置有控制阀二(42),所述固体加料腔(5)的底面上连接有固体出料管(51),固体出料管(51)的另一端贯穿液压筒(3)的侧壁设置在液压筒(3)的内部,且在固体出料管(51)上设置有控制阀三(52)。

2.根据权利要求1所述的一种树脂反应釜加料口,其特征在于,所述反应釜(1)底部圆弧面的中间位置处开设有出料口(15)。

3.根据权利要求1所述的一种树脂反应釜加料口,其特征在于,所述液压筒(3)为空腔圆柱结构。

4.根据权利要求1所述的一种树脂反应釜加料口,其特征在于,所述液体加料腔(4)与固体加料腔(5)均为透明的空腔圆柱结构,且在液体加料腔(4)与固体加料腔(5)的表面上设置有刻度条(6),所述刻度条(6)的精度为毫米。

5.根据权利要求1所述的一种树脂反应釜加料口,其特征在于,所述液体加料腔(4)与固体加料腔(5)在加料台(2)上关于加料台(2)在竖直方向上的轴线对称。
