专利号: 2019212228638
申请人: 泉州市鸿远电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

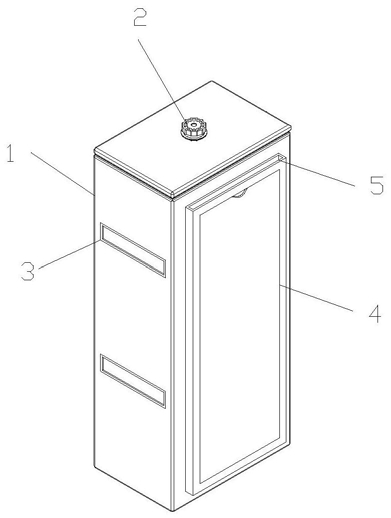

1.一种室内设计的艺术花架,包括主体(1)、板槽(3)、海报放置框(4)和放置槽(5),所述板槽(3)穿设于主体(1)左右两端,所述主体(1)前端面通过螺栓与海报放置框(4)锁紧固定,所述放置槽(5)嵌入于海报放置框(4)顶端内中部;

其特征在于:还包括活动推出装置(2),所述活动推出装置(2)设置于主体(1)顶端中部,所述活动推出装置(2)由箱体(21)、旋钮(22)、转动杆(23)、主动锥齿轮(24)、从动锥齿轮(25)、螺纹杆(26)、套筒(27)、滑动板(28)、滑块(29)、滑槽(210)、放置板(211)和卡槽(212)组成,所述箱体(21)顶端中部设置有具有受力转动作用的旋钮(22),所述旋钮(22)底端中部通过输出轴与转动杆(23)转动配合,所述转动杆(23)外侧中部与主动锥齿轮(24)插接配合,所述主动锥齿轮(24)外径表面左右两端与从动锥齿轮(25)进行啮合,所述从动锥齿轮(25)外侧内中部通过螺纹杆(26)与套筒(27)螺纹配合,所述套筒(27)固定安装于放置板(211)内中部,所述放置板(211)底端中部通过滑块(29)沿着滑槽(210)滑动配合,所述放置板(211)外侧上下两端通过螺栓与具有支撑花盆作用的放置板(211)锁紧固定,所述卡槽(212)呈圆柱状嵌入于箱体(21)内部左右两端,并且套筒(27)与卡槽(212)内径表面卡位配合,所述放置板(211)沿着板槽(3)内径表面插套连接。

2.根据权利要求1所述的一种室内设计的艺术花架,其特征在于:所述旋钮(22)外部设置有橡胶套,并且橡胶套上设置有防滑纹。

3.根据权利要求1所述的一种室内设计的艺术花架,其特征在于:所述从动锥齿轮(25)设置有两组,并且呈相对分布。

4.根据权利要求1所述的一种室内设计的艺术花架,其特征在于:所述滑块(29)外径尺寸小于滑槽(210)内径尺寸6MM,并且滑槽(210)表面呈光滑状。

5.根据权利要求1所述的一种室内设计的艺术花架,其特征在于:所述放置板(211)顶端中部设置有凹槽,并且凹槽深度为3CM。

6.根据权利要求1所述的一种室内设计的艺术花架,其特征在于:所述转动杆(23)外部底端与转动座转动配合,并且转动座设置于箱体(21)内中部底端。

7.根据权利要求1所述的一种室内设计的艺术花架,其特征在于:所述螺纹杆(26)外径尺寸小于套筒(27)内径尺寸5MM。
