专利号: 2019212418172
申请人: 江苏惠都科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

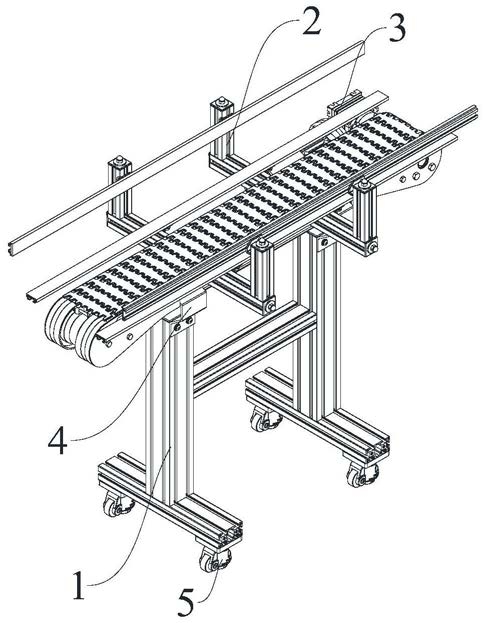

1.一种链条输送机,包括:安装架以及设在所述安装架上的输送机构和驱动机构,其特征在于,所述输送机构包括输送平台、输送链板和防护机构,所述输送平台通过多个固定机构设在所述安装架的顶面上,所述输送链板铺设在所述输送平台上,所述防护机构为两组且对称设在所述输送链板的两侧,其中两组所述防护机构之间的相对间距可调,所述驱动机构固定在所述输送平台上,且所述驱动机构的输出轴与所述输送链板链轮传动。

2.根据权利要求1所述的一种链条输送机,其特征在于,所述输送链板为多组依次连接的折板组成,每个所述折板上均设有Y型卡接件,其中两两相邻的两个所述Y型卡接件卡合连接。

3.根据权利要求1所述的一种链条输送机,其特征在于,所述输送平台包括输送板以及位于所述输送板两端的传动座组成。

4.根据权利要求1所述的一种链条输送机,其特征在于,所述安装架由多根横板、多根竖板和连接板组合而成。

5.根据权利要求3所述的一种链条输送机,其特征在于,所述防护机构包括横向防护板、纵向防护板以及设在所述横向防护板上的辅助输送板和设在所述纵向防护板上的挡板,其中所述横向防护板与所述纵向防护板相互垂直设置。

6.根据权利要求4所述的一种链条输送机,其特征在于,所述横板上设有多个可移动调平组件,所述可移动调平组件包括调平座以及设在所述调平座上的万向轮和调平支撑,其中所述调平支撑通过设在所述调平座上的旋转轮进行高度调整。

7.根据权利要求1所述的一种链条输送机,其特征在于,所述驱动机构包括设在输送平台上的变频减速电机、以及与所述变频减速电机连接并设在所述输送平台上的驱动轮。

8.根据权利要求5所述的一种链条输送机,其特征在于,所述挡板通过第一L型连接件与所述纵向防护板连接,其中所述第一L型连接板的一端与所述纵向防护板沿垂直方向不同位置可选择性连接,另一端与所述挡板沿横向方向的不同位置可选择性连接。

9.根据权利要求5所述的一种链条输送机,其特征在于,所述辅助输送板通过第二L型连接件与所述横向防护板连接,其中所述第二L型连接板的一端与所述横向防护板沿纵向方向不同位置可选择性连接,另一端与所述辅助输送板沿横向方向的不同位置可选性型连接。

10.根据权利要求4所述的一种链条输送机,其特征在于,所述固定机构为两个,且所述固定机构为两个相对设置的U型板构成,其中U型板的一端与所述竖板螺栓连接,另一端与所述输送平台连接。
