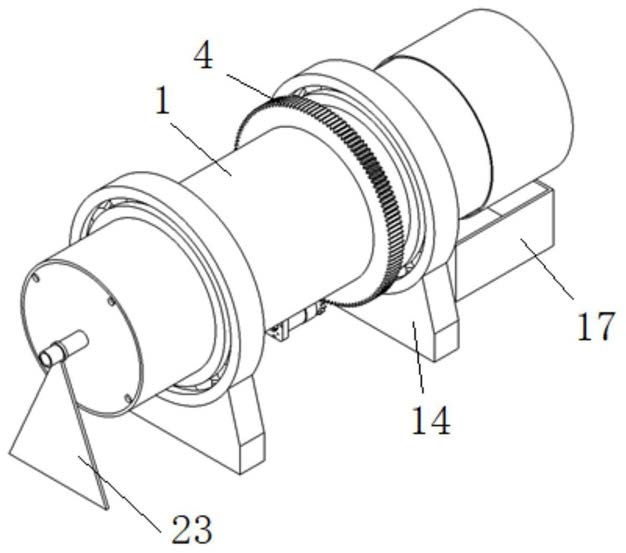

1.一种钒渣连续式浸出钒溶液装置，其特征在于，包括回转筒体(1)，回转筒体(1)的外缘设有旋转支撑组件，旋转支撑组件的一侧的回转筒体(1)的外缘上设有用于驱动回转筒体(1)转动的驱动组件；回转筒体(1)的一侧端部设有出料口(26)，回转筒体(1)的内部设有空腔，在空腔内部沿轴向设有中心轴杆(6)，所述空腔内设有若干间隔设置的挡板，且所述挡板中部开设有套设在所述中心轴杆(6)上的过孔(24)，由远离出料口(26)的方向到靠近出料口(26)方向所述挡板上的过孔(24)的孔径依次增大，离出料口(26)最远的挡板上设有的过孔(24)的孔径比中心轴杆(6)的直径大，所述挡板将空腔分隔成若干个浸出搅拌槽，每个浸出搅拌槽内均设有扬料板(3)，所述中心轴杆(6)的内部沿轴向设有中空状的安装孔，所述安装孔内设有进料管(21)和进酸管(22)，所述进酸管(22)的数量和浸出搅拌槽的数量相等，每个浸出搅拌槽内均设有一根与之连通的进酸管(22)，离出料口(26)最远的浸出搅拌槽内的中心轴杆(6)上设有与进料管(21)相连通的进料口(7)，每个浸出搅拌槽内的中心轴杆(6)上均设有pH检测计(9)以及与进酸管(22)相连通的进酸口(8)。

2.根据权利要求1所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述回转筒体(1)包括前挡板(10)、后挡板(12)以及密封连接在前挡板(10)和后挡板(12)之间的连续侧壁，出料口(26)开设在后挡板(12)上，出料口(26)呈扇形，出料口(26)有4个且4个扇形出料口(26)的圆心角均朝向后挡板(12)的圆心设置。

3.根据权利要求2所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述前挡板(10)的中心以及后挡板(12)的中心均设有贯穿的中心孔，中心轴杆(6)的一端贯穿前挡板(10)的中心孔与设置在空腔外部的支架(23)连接，中心轴杆(6)与前挡板(10)的中心孔密封轴连接，中心轴杆(6)的另一端贯穿后挡板(12)的中心孔与套设在回转筒体(1)外部的筒尾罩(13)连接，中心轴杆(6)与后挡板(12)的中心孔密封轴连接。

4.根据权利要求3所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述筒尾罩(13)的内径大于回转筒体(1)的外径，且筒尾罩(13)和回转筒体(1)同轴设置，在筒尾罩(13)的底壁上开设有漏液口(27)，在漏液口(27)的下部安装有缓冲槽(17)。

5.根据权利要求2所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述挡板设有三个，由前挡板(10)到后当挡板的方向依次为第一挡板(11)、第二挡板(18)和第三挡板(19)，第一挡板(11)的底部、第二挡板(18)的底部和第三挡板(19)的底部均设有第一缺口(25)，且第一挡板(11)的第一缺口(25)和第二挡板(18)的第一缺口(25)错开180度，第二挡板(18)的第一缺口(25)和第三挡板(19)的第一缺口(25)错开180度。

6.根据权利要求5所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述回转筒体(1)内分别设有与回转筒体(1)一体成型的第一内法兰盘(2)、第二内法兰盘(28)和第三内法兰盘(29)，第一挡板(11)通过第一内法兰盘(2)固定，且第一内法兰盘(2)在与第一挡板(11)的第一缺口(25)相对的位置处开设有大小相同的第二缺口(30)，第二挡板(18)通过第二内法兰盘(28)固定，且第二内法兰盘(28)在与第二挡板(18)的第一缺口(25)相对的位置处开设有大小相同的第二缺口(30)，第三挡板(19)通过第三内法兰盘(29)固定，且第三内法兰盘(29)在与第三挡板(19)的第一缺口(25)相对的位置处开设有大小相同的第二缺口(30)。

7.根据权利要求6所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述第一挡板(11)、第二挡板(18)和第三挡板(19)均由上、下半圆形挡板组成，且第一挡板(11)的第一缺口(25)设置在第一挡板(11)的下半圆形挡板的底部，第二挡板(18)的第一缺口(25)设置在第二挡板(18)的下半圆形挡板的底部，第三挡板(19)的第一缺口(25)设置在第三挡板(19)的下半圆形挡板的底部。

8.根据权利要求1-7任一所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述浸出搅拌槽内扬料板(3)设有4个，且4个扬料板(3)等间距圆周分布，每个扬料板(3)均垂直浸出搅拌槽的侧壁朝向浸出搅拌槽的轴心设置。

9.根据权利要求1-7任一所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述旋转支撑组件包括底座(14)、内轴承(20)和外轴承(5)，内轴承(20)固定在靠近回转筒体(1)的两端的侧壁上，外轴承(5)套设在内轴承(20)上且与内轴承(20)转动连接，外轴承(5)固定在底座(14)上。

10.根据权利要求1-7任一所述的一种钒渣连续式浸出钒溶液装置，其特征在于，所述驱动组件包括变频电机(15)、从动齿轮(4)和驱动齿轮(16)，所述从动齿轮(4)呈环状，固定在回转筒体(1)的外缘，所述驱动齿轮(16)固定在变频电机(15)的输出端，且驱动齿轮(16)和从动齿轮(4)相啮合。
