专利号: 2019212444105
申请人: 湖州海明机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

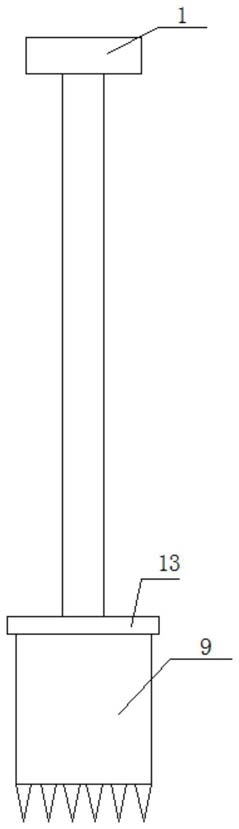

1.一种园林工程用园林铲,包括手柄(1),其特征在于,所述手柄(1)的底部固定安装有第一握把(2),第一握把(2)的底端滑动连接有第二握把(3),第一握把(2)的底端呈环形开设有多个滑动槽(4),第二握把(3)的顶端固定安装有多个顶板(5),顶板(5)与滑动槽(4)滑动连接,所述第二握把(3)的一侧开设有移动槽(8),移动槽(8)内滑动连接有推板(11),推板(11)的顶部固定安装有拉杆(7),拉杆(7)的一端与第一握把(2)相焊接,第二握把(3)的一侧固定安装有定位板(10),定位板(10)上滑动连接有连接杆(12),连接杆(12)的一端与推板(11)固定连接,第二握把(3)的底端固定安装有铲刀(9),铲刀(9)的外侧滑动套设有移动板(13),移动板(13)与连接杆(12)固定连接。

2.根据权利要求1所述的一种园林工程用园林铲,其特征在于,所述移动板(13)的底部开设有第一凹槽(14),第一凹槽(14)的内壁上固定安装有两个相互对称的滑杆(15),两个滑杆(15)上滑动连接有两个挡板(16),挡板(16)的一侧与第一凹槽(14)的一侧内壁上固定安装有同一个支撑弹簧。

3.根据权利要求1所述的一种园林工程用园林铲,其特征在于,所述拉杆(7)的一侧开设有两个对称设置的卡槽(6),移动槽(8)的一侧内壁上开设有定位孔(17),定位孔(17)内滑动连接有定位杆(18),定位杆(18)与卡槽(6)相配合。

4.根据权利要求3所述的一种园林工程用园林铲,其特征在于,所述定位孔(17)的顶部内壁与底部内壁上均开设有限位槽,限位槽内滑动连接有限位块,限位块与定位杆(18)相焊接,且限位块的一侧与限位槽的一侧内壁上固定安装有同一个限位弹簧。

5.根据权利要求1所述的一种园林工程用园林铲,其特征在于,所述铲刀(9)的底部设有多个等间距的尖齿,尖齿与移动板(13)活动连接。
