专利号: 2019212473220
申请人: 广西财经学院
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.苗木扦插辅助装置,其特征在于:它包括架体,所述架体底端对称设置多个滚轮,所述架体上设置有扦插辅助装置,所述扦插辅助装置包括扶持架、扶持筒、插杆和插杆上设置的挡环,所述架体的底端设置有条形槽,所述扶持架包括底环和呈圆周等间距设置在所述底环上的滑杆,每根所述滑杆上分别套置一个复位弹簧;多个所述底环通过螺栓等间距可拆卸固定在所述条形槽上;所述扶持筒包括顶环和固定在所述顶环底端的套筒;所述套筒的底端铰接连接一个挡板,在铰接连接处设置有扭簧,自然状态下,所述挡板保持水平状态,受到推力时,所述挡板会发生偏转;所述插杆位于所述扶持筒的上方;所述顶环上设置多个与所述滑杆对应的通孔;所述插杆竖直设置有多个,每个所述插杆与所述扶持筒一一对应并在同一轴线上,所述插杆竖直向下移动可将扶持筒内的苗木插进土中;多个所述插杆的顶端通过螺栓可拆卸固定在一个固定板上;在所述条形槽侧端的架体上设置有竖直杆,所述固定板侧端延伸有两个凸块,所述凸块上设置有与所述竖直杆配合的方形孔;

位于所述扦插辅助装置的右侧设置有一排倾斜滑槽,每个所述倾斜滑槽与所述扶持筒一一对应,放置在所述倾斜滑槽上的苗木可自动滑入所述扶持筒内;每个所述倾斜滑槽的后端可拆卸固定在所述架体上设置的T形杆上;

位于所述扦插辅助装置的左侧设置有苗木放料盒,所述苗木放料盒的右侧开口,底部通过立杆固定在所述架体上。

2.如权利要求1所述的苗木扦插辅助装置,其特征在于:两个所述竖直杆的上端固定连接一个支撑板,所述位于所述支撑板和架体之间可转动设置一个竖直的丝杠,所述丝杠的上端与所述支撑板上设置的丝杠驱动电机连接,所述固定板的侧端固定连接一个与所述丝杠配合滑块,所述滑块可滑动在所述丝杠上,通过所述丝杠可实现滑块在竖直方向的往复运动。

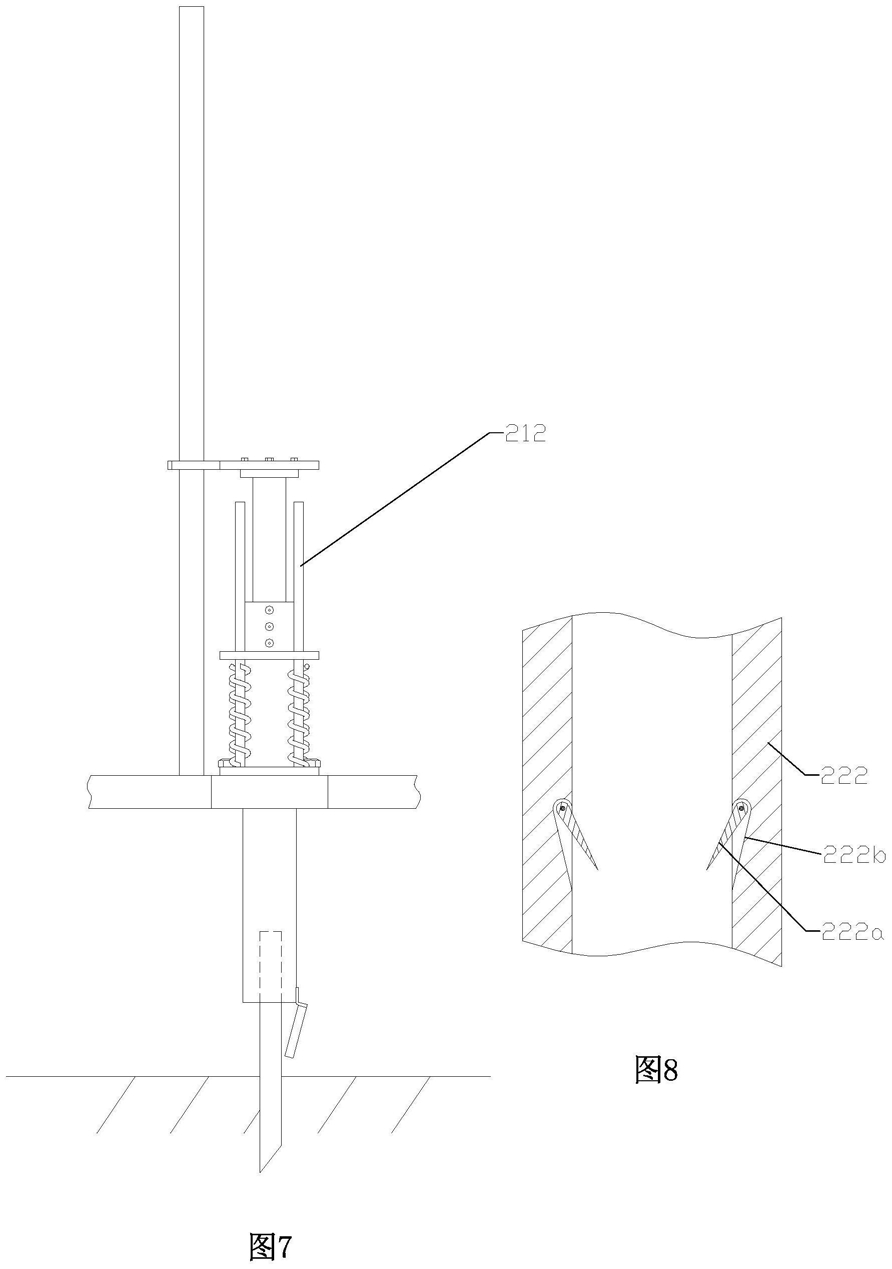

3.如权利要求1所述的苗木扦插辅助装置,其特征在于:所述套筒的内壁上对称设置两个夹持板,所述夹持板的上端铰接连接在所述套筒内壁设置的弧形槽内,在铰接连接处设置有扭簧。

4.如权利要求1所述的苗木扦插辅助装置,其特征在于:所述套筒的上端设置有倒圆角。

5.如权利要求1所述的苗木扦插辅助装置,其特征在于:所述条形槽(12)的两侧等间距设置多个固定孔,根据苗木间距所述扶持架可拆卸固定在所述固定孔上。
