专利号: 2019212519915
申请人: 广东佳誉环保工程设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

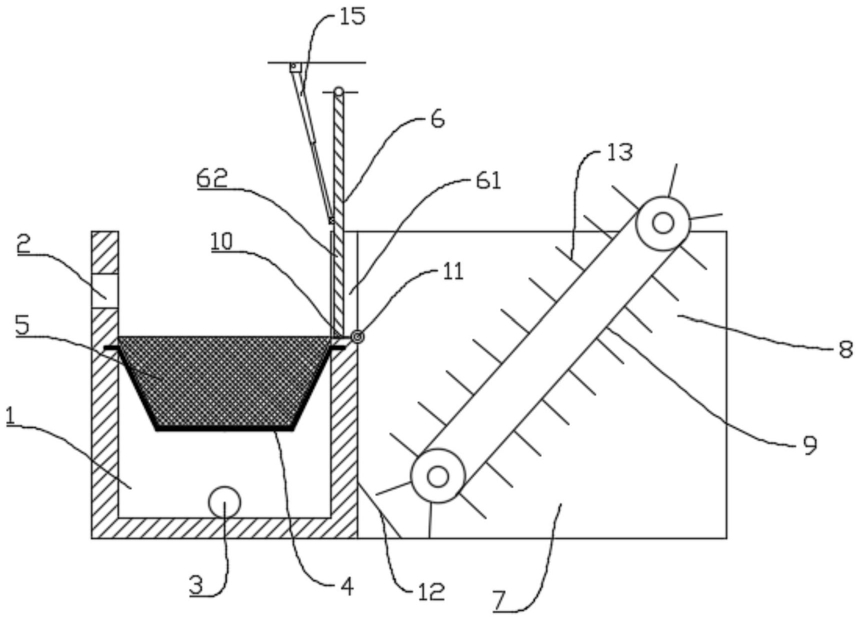

1.一种生活污水处理系统,其特征在于:包括格栅井,所述格栅井上设有进水管和出水管,所述格栅井内固定设有承载架,所述进水管位于所述承载架的上方,所述出水管位于所述承载架的下方;所述承载架的内部空间为格栅容纳区,所述格栅容纳区内设有格栅;所述格栅井的井壁与所述进水管相对的一侧设有闸门,所述闸门包括设于所述格栅井井壁上的开口和用于封闭所述开口的活动门板,所述格栅的上端靠近所述开口的一侧与所述格栅井的井壁铰接;所述格栅井靠近所述开口的一侧设有过滤物转移井,所述过滤物转移井内倾斜设有传送装置,所述传送装置的上料端位于所述过滤物转移井井底并位于所述开口的下方,所述传送装置的下料端延伸至过滤物转移井的井口。

2.根据权利要求1所述的一种生活污水处理系统,其特征在于:所述格栅上端设有连接板,所述连接板伸出所述开口的一端与所述格栅井的井壁铰接于铰接点一,所述格栅连接有驱动所述格栅转动的驱动装置一。

3.根据权利要求2所述的一种生活污水处理系统,其特征在于:所述活动门板为转动门板,所述转动门板的上端为铰接点,所述活动门板连接有驱动该活动门板转动的驱动装置二。

4.根据权利要求3所述的一种生活污水处理系统,其特征在于:所述活动门板封闭所述开口时,所述活动门板的下端与所述连接板相抵。

5.根据权利要求4所述的一种生活污水处理系统,其特征在于:所述连接板与所述活动门板的下端之间设有密封件。

6.根据权利要求2-5中任一项所述的一种生活污水处理系统,其特征在于:所述过滤物转移井井底设有斜板,所述斜板位于开口的下方且斜板靠近传送装置的上料端。

7.根据权利要求6所述的一种生活污水处理系统,其特征在于:所述传送装置的传送带上沿着传送方向均匀设有刮板。

8.根据权利要求7所述的一种生活污水处理系统,其特征在于:所述驱动装置一包括电机组件,所述铰接点一处设有转动轴,所述转动轴与所述电机组件的输出轴连接转动。

9.根据权利要求8所述的一种生活污水处理系统,其特征在于:所述驱动装置二包括伸缩缸,所述伸缩缸的活塞杆与所述活动门板铰接。

10.根据权利要求9所述的一种生活污水处理系统,其特征在于:所述格栅上端相对于所述铰接点一的位置为自由端,所述铰接点一到所述自由端的距离小于所述铰接点一到所述活动门板的铰接点的距离。
