专利号: 2019212645994
申请人: 常熟舒和机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-06-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

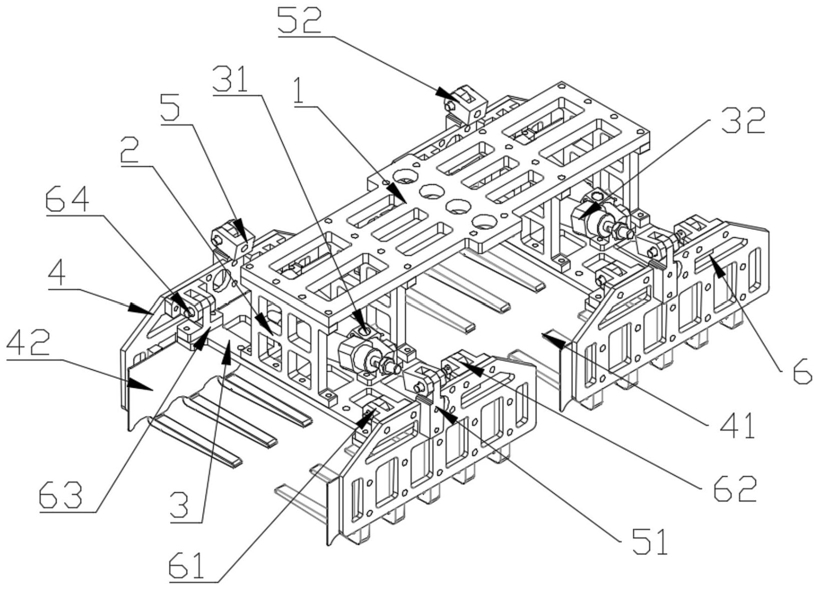

1.一种面皮移植抓手,其特征在于:包括抓手底板(1)、设置在抓手底板(1)两侧抓手固定板组(2),所述抓手固定板组(2)下固定安装有抓手固定底板(3),所述抓手固定底板(3)两端固定安装有钩子固定板(4),所述钩子固定板(4)顶部设置有气缸接头座(5),所述气缸接头座(5)上通过固定块(51)固定安装有气缸接头(52),所述钩子固定板(4)上固定有基板(6),在所述基板(6)两边安装有第一旋转底座(61)和第二旋转底座(62),且所述第一旋转底座(61)和所述第二旋转底座(62)通过T型铰接板(63)固定在抓手固定底板(3)上,所述钩子固定板(4)上固定有一排钩子(41),所述钩子(41)外臂上焊接有侧压板(42),所述抓手固定板组(2)之间的设有气缸放置空间,所述气缸放置空间内固定有两座气缸尾座(31),所述气缸尾座(31)连接有液压气缸(32)。

2.根据权利要求1所述的一种面皮移植抓手,其特征在于:所述T型铰接板(63)与所述第一旋转底座(61)和第二旋转底座(62)之间设有固定销轴(64),所述固定销轴(64)两端旋紧有固定螺母。

3.根据权利要求1所述的一种面皮移植抓手,其特征在于:所述钩子固定板(4)的长度超出设置在气缸接头座(5)上的一排钩子(41)。

4.根据权利要求1所述的一种面皮移植抓手,其特征在于:所述抓手底板(1)、抓手固定板组(2)、抓手固定底板(3)、钩子固定板(4)上均设有安装孔和弧形槽。

5.根据权利要求1所述的一种面皮移植抓手,其特征在于:所述气缸接头座(5)与气缸放置空间内的气缸尾座(31)相对应。

6.根据权利要求1所述的一种面皮移植抓手,其特征在于:所述钩子(41)前端的钩尖呈圆弧形,且钩子材质为SUS304材料。
