专利号: 201921270180X
申请人: 沈丽艳
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

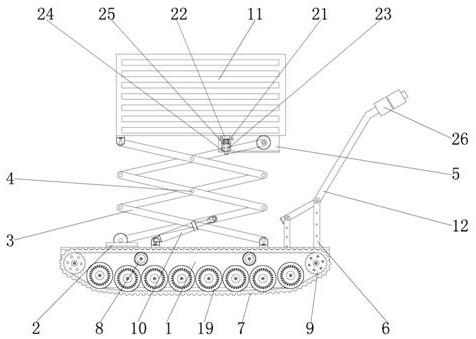

1.一种具有适宜复杂地形的建筑手推车,包括车体(1),其特征在于:所述车体(1)的顶部安装有底板(2),所述底板(2)的顶部安装有支架(3),所述支架(3)的内壁之间安装有销轴(4),所述支架(3)的顶部安装有箱体(11),所述箱体(11)的底部安装有底块(5),所述车体(1)的顶部安装有气缸(10),所述车体(1)通过气缸(10)与支架(3)活动相连,所述支架(3)的右侧设有支杆(6),所述支杆(6)的底部与车体(1)的顶部相连,所述支杆(6)的顶部安装有推杆(12),所述车体(1)的内部安装有电机(13),所述电机(13)的内部安装有转轴(14),所述转轴(14)的外壁套接有第一齿轮(15),所述车体(1)的内部安装有转杆(18),所述转杆(18)的外壁套接有第二齿轮(17),所述第一齿轮(15)与第二齿轮(17)啮合相连,所述转杆(18)的底端安装有驱动轮(9),所述驱动轮(9)的外壁安装有履带(7),所述履带(7)与驱动轮(9)啮合相连,所述车体(1)的内部安装有从动杆(20),所述从动杆(20)的外部套接有从动轮(19),所述从动轮(19)与履带(7)活动相连。

2.根据权利要求1所述的一种具有适宜复杂地形的建筑手推车,其特征在于:所述底块(5)的内部安装有套管(21),所述套管(21)的顶部安装有顶块(22),所述顶块(22)的内部安装有中心柱(23),所述中心柱(23)的外壁套接有压缩弹簧(25),所述中心柱(23)的底端套接有垫片(24),所述中心柱(23)的底端与车体(1)的顶部活动相连。

3.根据权利要求1所述的一种具有适宜复杂地形的建筑手推车,其特征在于:所述推杆(12)的顶端设有把套(26),所述把套(26)与推杆(12)套接相连。

4.根据权利要求1所述的一种具有适宜复杂地形的建筑手推车,其特征在于:所述转杆(18)与车体(1)的交界处安装有胶圈(16)。

5.根据权利要求1所述的一种具有适宜复杂地形的建筑手推车,其特征在于:所述车体(1)的内部安装有托辊(8),所述托辊(8)与履带(7)活动相连。
