专利号: 2019212744006
申请人: 惠安县集益科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

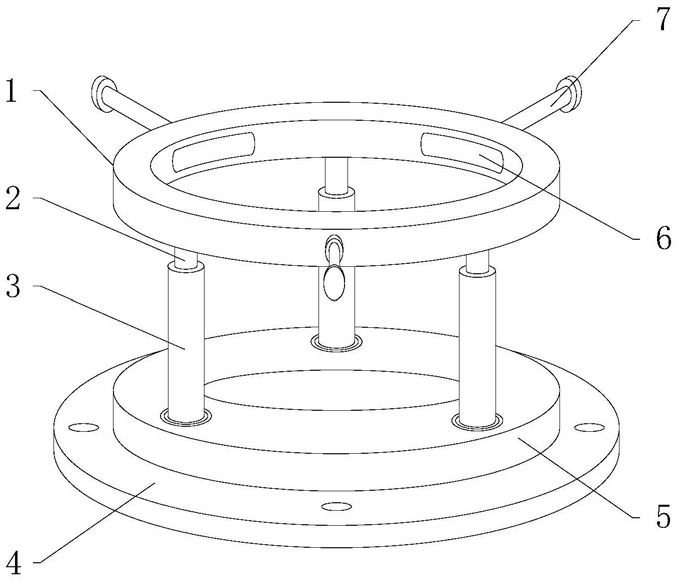

1.一种高压齿轮油泵底座,包括安装板(4),其特征在于:所述安装板(4)上端中间位置滑动连接端盖(5),所述安装板(4)上端中间位置粘接缓冲垫(8)且缓冲垫(8)处在端盖(5)内部,所述安装板(4)上方设置紧固环(1),所述端盖(5)上端均匀转动连接三个呈环形布置的第一内螺纹套筒(3),所述第一内螺纹套筒(3)内部螺纹连接第一螺杆(2)且第一螺杆(2)延伸出第一内螺纹套筒(3)上方,三个所述第一螺杆(2)均固定连接在紧固环(1)下端,所述紧固环(1)环形外侧等距螺纹连接三个第二螺杆(7),所述第二螺杆(7)靠近紧固环(1)中心位置一端固定连接弧形夹板(6)且弧形夹板(6)处在紧固环(1)环形内壁。

2.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述紧固环(1)环形内壁等距开设三个内凹槽(11)且内凹槽(11)内设置弧形夹板(6)。

3.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述紧固环(1)环形外侧等距加工三个外通孔(12)且外通孔(12)处在内凹槽(11)外端,所述第二螺杆(7)环形外侧螺纹连接第二内螺纹套筒(71),所述第二内螺纹套筒(71)固定连接在外通孔(12)内并延伸出外通孔(12)外侧,所述第二螺杆(7)远离紧固环(1)一端固定连接手柄。

4.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述第一内螺纹套筒(3)环形外侧粘接防滑套。

5.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述安装板(4)上端环形边缘位置等距开设至少四个安装孔(41)且安装孔(41)处在端盖(5)外侧。

6.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述安装板(4)上端中间位置开设环形槽(42)且环形槽(42)内侧设置缓冲垫(8),所述端盖(5)的翻边下端设置环形槽(42)并延伸入环形槽(42)内。

7.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述端盖(5)内部环形壁等距设置至少四个卡块,所述安装板(4)上等距开设至少四个卡槽且卡槽处在环形槽(42)环形内侧,所述卡块卡装在卡槽内。

8.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述端盖(5)上端中间位置开设放置槽(52),所述放置槽(52)内粘接保护垫(51)且保护垫(51)处在第一内螺纹套筒(3)内侧。

9.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述弧形夹板(6)弧形内壁粘接防滑橡胶垫(61)。

10.根据权利要求1所述的一种高压齿轮油泵底座,其特征在于:所述缓冲垫(8)上均匀开设若干通孔。
