专利号: 2019212860435
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

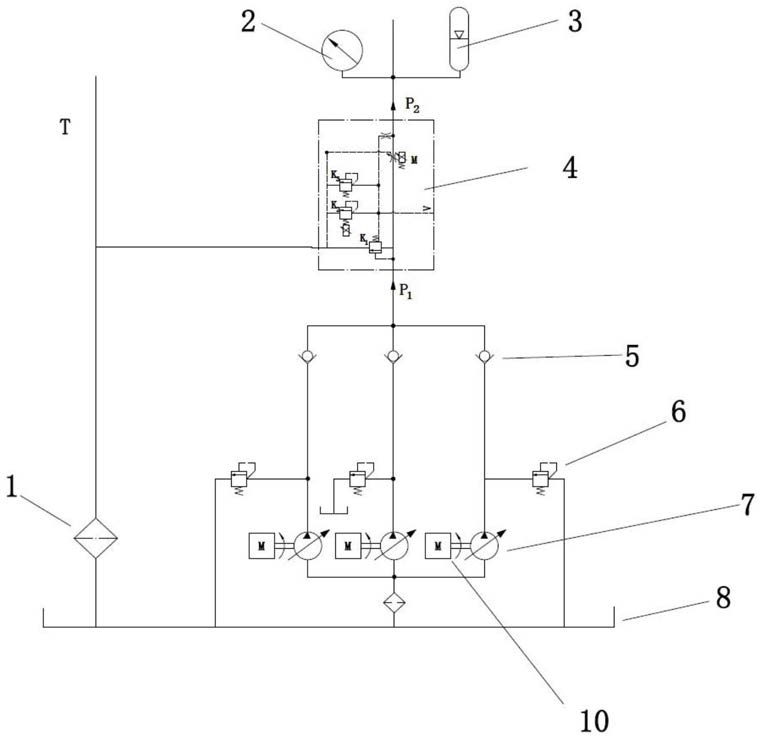

1.一种多泵合流液压站装置,其特征在于,包括液压集成块;所述液压集成块的第一侧面设置有多个压油口,所述液压集成块的第二侧面设置有回油口,所述液压集成块的第三侧面设置有出油口。

2.根据权利要求1所述的多泵合流液压站装置,其特征在于,所述多个压油口与所述出油口之间分别设置有一单向阀。

3.根据权利要求2所述的多泵合流液压站装置,其特征在于,所述单向阀设置于所述液压集成块的第四侧面上。

4.根据权利要求2所述的多泵合流液压站装置,其特征在于,所述单向阀的进口与所述压油口相连通,所述单向阀的出口与所述出油口连通。

5.根据权利要求4所述的多泵合流液压站装置,其特征在于,还包括电液比例压力流量复合阀,所述电液比例压力流量复合阀设置于所述单向阀的出口与所述出油口之间。

6.根据权利要求5所述的多泵合流液压站装置,其特征在于,所述电液比例压力流量复合阀的溢流口与所述回油口相连通。

7.根据权利要求1所述的多泵合流液压站装置,其特征在于,还包括多个安全阀,所述多个安全阀设置于所述液压集成块的顶面上,且每个安全阀的进口分别连通一个所述压油口,每个安全阀的出口均与所述回油口相连通。

8.根据权利要求7所述的多泵合流液压站装置,其特征在于,所述安全阀为溢流阀。

9.根据权利要求7所述的多泵合流液压站装置,其特征在于,所述多个安全阀中至少有一个电控安全阀。

10.根据权利要求1所述的多泵合流液压站装置,其特征在于,所述液压集成块的第一侧面和第二侧面均设置有回油口,且两个侧面上的回油口在液压集成块的内部相连通。
